一、产品概述

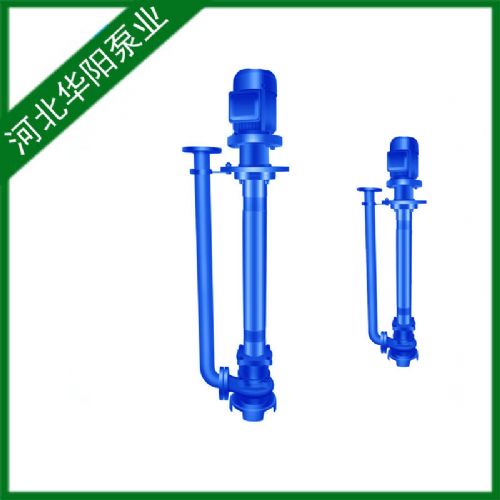

YW液下式
排污泵为立式液下式结构，工作时泵体浸在水中，液下深度可达0.5～5m,并采用独特的单叶片或双叶片叶轮结构,能有效通过泵口径5倍的纤维物质及直径为口径50％的固体颗粒。产品执行JB/T6525-92《离心式污
水泵的技术条件》标准。
二、产品特点
1、可变的液位安装深度：机组为立式液下式结构，可根据用户的要求采用不同的液下安装深度，使用极为方便。
2、单管或双管安装：本型泵根据用户要求选择不同的安装方式;可选择单管或双管安装。
3、降低维修成本：采用*新材料制作而成的
机械密封，及优质的
轴承，大大提高了密封的安全性和机组的可靠性。
4、过流能力强：特殊的叶轮防堵设计，确保了运行高效且无堵塞。
三、工作条件
流量：2～850 m3/h
扬程范围：3～45m
额定转速n：1450～2900r/min
介质温度：－15℃～+60℃
介质密度：≤1.3×103kg/m3
介质PH值：5～9
系统*高工作压力：≤0.6Mpa
四、结构图
序号 部件名称 序号 部件名称
1
电机 5 主轴
2
联轴器 6 机械密封
3 电机支架 7 泵体
4 出水管 8 叶轮
五、用途：
企业单位废水排放。城市污水处理厂排放系统。地铁、地下室、人防系统排水站。医院、宾馆、高层建筑污水排放。住宅区的污水排水站。市政工程，建筑工地中稀泥浆的排放。自来水厂的给水装置。YW
液下排污泵养殖场污水排放及农村农田灌溉。YW液下排污泵勘探矿山及
水处理设备配套。代替肩挑人担，吸送河泥。YW液下排污泵使用条件水温≤ 60℃，液体PH值为4～10。
