一、 概述

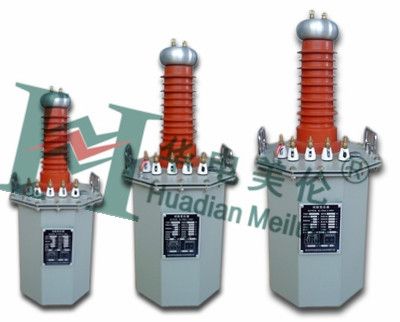

YDJ/TDM系列轻型交(直)流高压试验
变压器是根据机电部《
试验变压器》标准在原同类产品基础上经过大量改进,是按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。试验变压器本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。高压试验变压器特别适用于电力系统、工矿企业、科研部门、变压器电动机耐压维修等对各种高压电气设备、电器元件、
绝缘材料进行工频或直流高压下的绝缘强度试验。油浸式试验变压器是高压试验中必不可少的重要设备打破苏联模式,体积非常轻便!采用新日铁
硅钢片,铁损低,磁感应强度高,冲片性好,CD铁芯睡式设计提高防震能力,内注25#*变压器绝缘油经过3道高温真空过滤,MIN进口新型
密封圈防渗漏机理,使高压试验变压器绝缘性能更强,寿命更长,经久耐用.特别设计了自动数字式过电流保护装置。轻型试验变压器根据要求可以做全数显式控制台和全自动程控试验变压器控制台。武汉试验变压器
1.1 产品分类
产品分为一体式装置和分体式装置两类。
一、 产品结构
高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上,高压绕组在外,这种同轴布置减少了漏磁通,因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构,整体外形显得美观大方。
试验变压器的容量选择
标称试验变压器容量Pn的确定公式:Pn=kVn 2ωCt×10-9
式中:Pn——标称试验变压器容量(kVA)
Vn——试验变压器的额定输出高压的有效值(kV)
k ——安全系数。k≥1,标称电压Vn≥1MV时,k=2;标称电压较低时,k值可取高一些。 Ct——被试品的
电容量(pF)
ω——角频率,ω=2πf, f——试验
电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大,可由设备的类型而定。典型数据如下:
简单的棒式或悬式
绝缘子 几十微法 简单的分级套管 100~1000pF
电压
互感器 200 ~ 500pF
电力变压器 〈 1000kVA ~1000pF
〉1000kVA 1000~10000pF
高压
电力电缆和油浸纸绝缘 250~300pF/m
气体绝缘 ~60pF/m
封闭
变电站,SF6气体绝缘 100~10000pF
对于不同的试验电压Vn,选择不同的(适当的)安全系数k。以下列出不同的Vn所选用的k值供参考。
Vn =50~100kV k = 4 Vn =150~300kV k = 3 Vn 〉300kV k = 2
表2、YDJ系列油浸式高压试验变压器
型号  容量 电压(V) 电流(A)
YDJ-1.5/50 1.5 50 30 200 7.5 500 10
YDJ-3/50 3 50 60 200 15 500 10
YDJ-5/50 5 50 100 200 25 500 10
YDJ-10/50 10 50 200 200 50 500 10
YDJ-20/50 20 50 400 380 53 500 10
YDJ-30/50 30 50 600 380 79 500 10
YDJ-50/50 50 50 1000 380 12 500 10
YDJ-5/100 5 100 50 200 25 1000 10
YDJ-10/100 10 100 100 200 50 1000 10
YDJ-20/100 20 100 200 380 53 1000 10
YDJ-30/100 30 100 300 380 79 1000 10
YDJ-50/100 50 100 500 380 132 1000 10
YDJ-20/150 20 150 133 380 53 1000 10
YDJ-30/150 30 150 200 380 80 1000 10
YDJ-50/150 50 150 333 380 132 1000 10
YDJ-100/150 100 150 667 380 263 1000 10
YDJ-50/200 50 200 250 380 132 1000 10
YDJ-100/200 100 200 500 380 263 1000 10
YDJ-150/200 150 200 750 380 395 1000 10
YDJ-200/200 200 200 1000 380 526 1000 10
YDJ-300/200 300 200 1500 380 790 1000 10
YDJ-50/300 50 300 170 380 132 1000 10
YDJ-100/300 100 300 333 380 263 1000 10
YDJ-150/300 150 300 500 380 395 1000 10
YDJ-200/300 200 300 667 380 526 1000 10
YDJ-300/300 300 300 3000 380 790 1000 10
