操作试验方法：
１、 按上图接线，检查
压力表指示内部气体压力是否正常（≥０.3MPA）
２、 做交流耐压时，直接接高压输出G。做直流泄漏试验时，请将我公司
配备的整流硅堆安装在
变压器的高压输出上面，确保变压器为直流输出。
３、 限流电阻配置：工频耐压每伏0.3～１欧：直流每伏５～１０欧，一
般试验可不用。
４、 拆除被试品线引线，套管及器身脏污清除，必要时采用屏蔽措施。
５、 准备工作和安全措施就绪，空试一次设备。
６、 接上被试品，直流试验应用
屏蔽线，以消除杂散泄漏。
７、 合上
电源，
控制箱（柜）电源批示绿灯亮。
８、 按下起动按钮，起动指示灯亮。
９、 对控制箱，顺时针均匀加电，注视
电压表达到额定电压值。
１０、 持续规定耐压时间并注视
电流表指示。
１１、 耐压时间到，注视ＫＶ表，迅速均匀降零。
１２、 做图２实验后用放电棒经电阻放电，然后直接接地放电。
１３、 高压部分可能被充电部位一一放电后，改变或拆除高压引线，及一切引线至此一次试验终止。

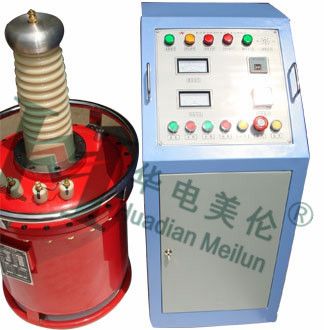

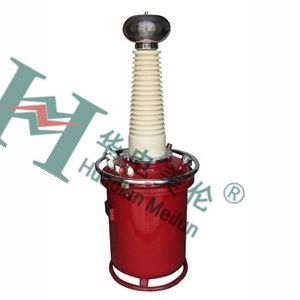

轻型充气式试验装置
试验变压器的使用条件
１、 试验变压器额定使用条件下应满足下列要求：
Ａ、周围环境温度：*高气温＋４０℃ *低气温－２０℃
Ｂ、空气*大相对温度，当空气温度为２５℃时，相对湿度不超过８５％。
Ｃ、安装地点无严重影响变压器绝缘的气体、蒸气、化学性积尘，污垢及其它爆炸性介质的场所。
Ｄ、试验变压器使用时应使其输入电压逐步升高且应在输出端串入足够的保护电阻，切忌高压状态下断合设备。
２、 该变压器允许运行时间。
在额定容量的额定电压下，连续运行不得超过半小时，每次工作时间间隔为工作时间的５¬－１０倍，以保证变压器的充分散热，在额定电压和额定电流的三分之二的工况条件下允许长期连续运行。

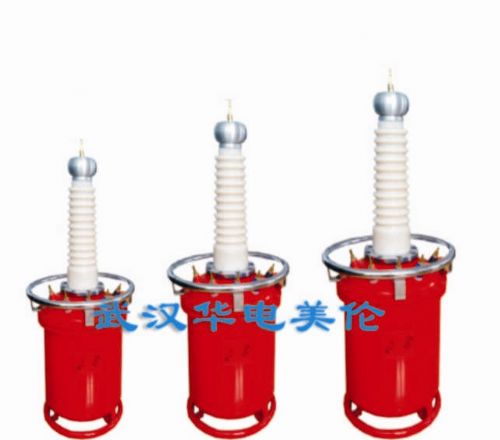

轻型充气式试验装置
、技术指标及参数
１、 对各电压等级变压器的空载电流４～９％
阻抗电压４～１０％
型 号 与ＹＤＱ配套
调压器铭牌 配套运行时间
ＫＶＡ ＫＶＡ min(分)
MLXC—1.5 1.5 1 ≤30
MLXC—3 3 2 ≤30
MLXC—5 5 3 ≤30
MLTC—10 10 5或10 ≤30
MLTC—20 20 10或15 ≤30
MLTC—30 30 30 ≤30
MLTC—50 50 50 ≤30
注：可按用户要求配套
