型号含义
Y 试验
变压器 D 单相
Q 充气式
（JZ） JZ交直流、串级
额定输出电压KV
额定容量

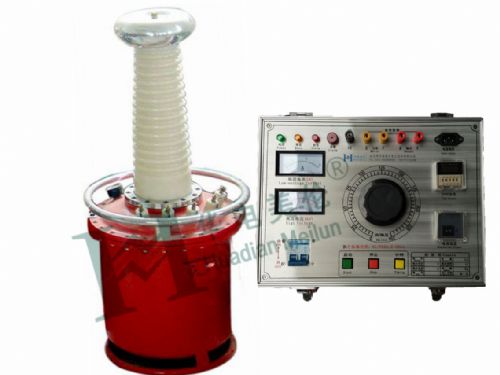

武汉充气式试验测试仪
结构
1、YDQ系列产品其设计构思，材质选择及工艺流程都是全新的。武汉充气式
试验变压器因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<<JB3570－９８>>标准要求。
YDQ系列产品采用优质冷轧DQ－151取向
硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。高压试验变压器外壳是适形尺寸，内充入SF６气体。
2、YDQ（JZ）产品与YDQ产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换YDQ是工频高压交流输出还是高压直流输出。
3、YDQ（C）产品与YDQ产品的不同在于套管内结构
