变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。
工作原理

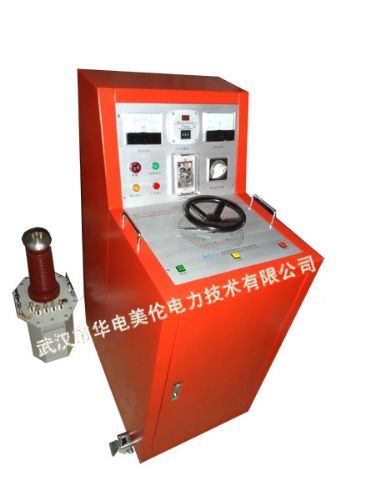

YDJ系列工频高压试验装置由高压
试验变压器和
控制箱（台）组成，其中控制箱（台）是集
调压器、测量、控制、保护及信号等部分组成的一体化装置。
高压试验变压器采用单框芯式铁芯，初级绕组绕在铁芯上，测量绕组和高压绕组采用绝缘筒绕制并套在初级绕组外，系同轴布置结构。通过调节控制箱（台）内的调压器输出电压，接入高压试验变压器的初级绕组，根据电磁感应原理，可获得需要的高压电压。
1、 YDJ系列工频高压试验装置的工作原理图见图3
试验变压器的容量选择
标称试验变压器容量Pn的确定公式：Pn=kVn 2ωCt×10-9
式中：Pn——标称试验变压器容量(kVA)
Vn——试验变压器的额定输出高压的有效值(kV)
k ——安全系数。k≥1，标称电压Vn≥1MV时，k=2；标称电压较低时，k值可取高一些。 Ct——被试品的
电容量(pF)
ω——角频率，ω=2πf， f——试验
电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。
