一、产品详细资料

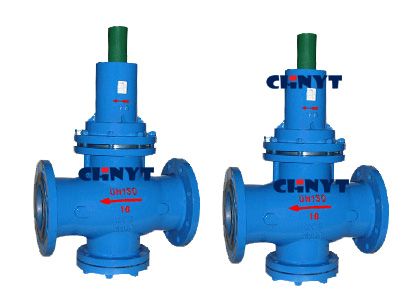

产品型号：Y42X
产品名称：
弹簧薄膜式
减压阀 减压阀结构特点和用处
本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，
控制阀瓣开度完成减压稳压功能。
本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
二、主要技术参数和性能指标
公称压力(Mpa)
1.0
1.6
2.5
壳体试验压力(Mpa)*
1.5
2.4
3.75
密封试验压力(Mpa)
1.0
1.6
2.5
*高进口压力(Mpa)
1.0
1.6
2.5
出口压力范围(Mpa)
0.2-0.8
0.2-1.0
0.4-1.6
压力特性偏差(Mpa)△P2P
GB12244-1989
流量特性偏差(Mpa)P2G
GB12244-1989
渗漏量
0
工作温度
0℃-80℃
三、主要零件材料
零件名称
零件材料
阀体 阀盖 底盖
WCB
阀座
2Cr13
阀瓣
2Cr13
阀杆
2Cr13
缸套
2Cr13/25(镀硬铬)
活塞
2Cr13
O型圈 丁腈橡胶 密封圈 丁腈橡胶
膜片
夹织物丁腈橡胶
调节弹簧
60Si2Mn
四、减压阀流量系数(Cv)
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
500
Cv
1
2.5
4
6.5
9
16
25
36
64
100
140
250
400
570
780
1020
1500
五、外形尺寸(PN1.0-2.5)
公称通径DN
外 形 尺 寸
L
H
Hl
15
160
265
100
20
160
265
100
25
180
285
110
32
200
285
110
40
220
320
120
50
250
320
120
65
280
335
140
80
310
425
165
100
350
445
185
125
400
590
225
150
450
625
260
200
500
680
280
250
650
855
335
300
800
935
385
350
850
1015
430
400
900
1095
455
450
900
1165
500
500
950
1205
525
