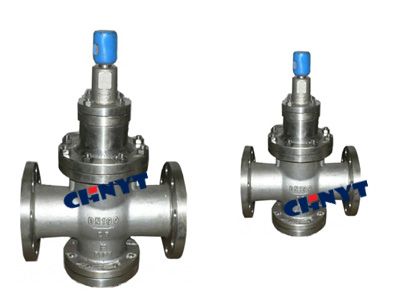

产品型号：Y43H/Y
产品名称：活塞式蒸汽
减压阀 蒸汽减压阀结构特点和用处
本系列减压阀属于先导
活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、
弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
主产品主要用于蒸汽管路，起减压稳压作用
主要技术参数和性能指标
公称压力(Mpa) 2.5
零件名称
零件材料
尺 寸 图
壳体试验压力(Mpa) 3.75
阀体 阀盖 底盖
WCB
密封试验压力(Mpa) 2.5
阀座 阀盘
2Cr13
*高进口压力(Mpa) 2.5
缸套
2Cr13/25(镀硬铬)
出口压力范围(Mpa) 0.1-1.6
活塞
2Cr13/
铜合金 压力特性偏差(Mpa)△P2P GB12246-1989
活塞环
合金铸铁
流量特性偏差(Mpa)P2G GB12246-1989
导阀座 导阀杆
2Cr13
*小压差(Mpa) 0.15
膜片
1Cr18Ni9Ti
渗漏量 GB12245-1989
主阀弹簧
50CrVA
亚泰阀门
导阀主弹簧
50CrVA
注意：壳体试验不包括膜片、顶盖。
调节弹簧
60Si2Mn
电话：0577-67166777
零件名称
零件材料
传真：0577-67166888
阀体 阀盖 底盖
WCB
主要外形尺寸
公称通径DN
L
H
Hl
Y43HY-25C、Y43HY-25P、Y43HY-25R、
2.5MPa
D2
D1
D
b
Z－Φd
15
160
295
90
45
65
95
14
4－Φ14
20
160
330
98
55
75
105
14
4－Φ14
25
180
330
110
65
85
115
16
4－Φ14
32
200
330
110
78
100
135
18
4－Φ18
40
220
345
125
85
110
145
18
4－Φ18
50
250
345
125
100
125
160
20
4－Φ18
65
280
350
130
120
145
180
22
8－Φ18
80
310
385
160
135
160
195
22
8－Φ18
100
350
385
170
160
190
230
24
8－Φ23
125
400
400
200
188
220
270
28
8－Φ25
150
450
415
210
218
250
300
30
8－Φ25
200
500
475
240
278
310
360
34
12－Φ25
250
650
525
290
332
370
425
36
12－Φ30
300
800
580
335
390
430
485
40
16－Φ30
350
850
620
375
448
490
550
44
16－Φ34
400
900
660
405
505
550
610
48
16－Φ34
450
900
730
455
555
600
660
50
20－Φ34
500
950
750
465
610
660
730
52
20－Φ41
