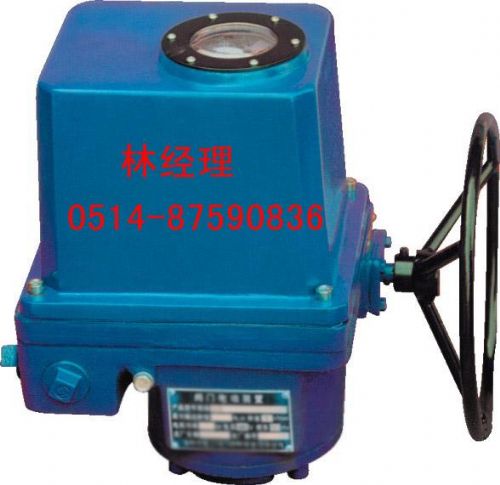

◆结构
主要由于
电机、
减速器行政控制机构、转距控制机构、开度指示机构、手轮和机械限位机构组成。
◆电机：采用阀门*电机。
◆减速器：由一对直
齿轮付和一个正号NN行星减速器组成，它们放在一个箱体内。
◆行程控制机构：采用凸轮结构，凸轮轴与输出轴同步，在凸轮轴上安装又4个凸轮用其分别触动4个
微动开关，上面的两个用于
控制阀门的全开位置，下面的两个用于控制阀门的全管位置，电动装置工作时凸轮转动，档凸轮触到微动开关并使其接点动作时，电机即停止转动，同时指示阀门位置的指示灯。调整凸轮在凸轮轴上的位置可以改变阀门的行程。凸轮上装有紧定
螺钉旋紧螺钉凸轮便固定在其轴上。出厂时凸轮上的紧定螺钉处于放松状态。
◆转矩控制机构：采用蜗杆轴向窜动，转矩轴偏转，凸转触动微动开关的原理。蜗杆两侧装又
弹簧、当电动装置又转矩输出时，其中一侧的蝶形弹簧被压缩，蜗杆同时在轴向产生位移，位移量的大小与电动装置的输出转矩成正比。通过一个杠杆将蜗杆的轴向位移变为转矩轴的仿转角度，转距轴上装有两个凸轮分别处动两个微动开关上面的一个控制开方向的转距下面的一个控制关方向的转矩，当电动装置工作后又转矩输出时，凸轮转轴就偏转一个角度，当凸轮角度微动开关使其接点动作时，电机停止运转，同时控制室内的事故指示灯亮。调整凸轮在距轴上的位置可以改变电动装置输出转动的大小。凸轮用紧定螺钉固定在转矩轴上。注意：产品出厂时转轴控制机构已经调整到电动装置的*大输出转矩，用户一般不要在调整。
◆开度指示机构：开度指示机构包括现场开度指示和用于控制室开度表的电位器。
●现场开度指示器：在行政控制机构凸轮轴的顶端装有开度刻度盘、刻度盘上标又指示阀门一度的刻度，在箱罩观察窗的边缘又一个白色的指示标记。当电动装置工作时刻度盘与输出轴同步转动。指示标记对准的刻度盘上的刻度即为阀门开启程度。
●电位器：在行政控制机构的旁边装有电位器。凸轮轴上的扇形齿轮带动电位器轴上的齿轮使电位器工作。产品出厂时电位器齿轮与扇形齿轮处於非啮合状态。
★手轮：手轮是用于手动开关阀门的，转动手轮可使阀门打开或关闭。LQ型
阀门电动装置的手动切换为全自动结构没有切换手柄转动手电轮即为手动按下控制室的按钮即为电动。
★机械限位：机械限位是用来限制阀门开关极限位置的，它可以防止阀门开过头或关过头即结构是在箱体上设有两个
螺栓，调整螺栓旋进的深度可以改变阀门开关的极限位置约为90°±10°
◆电气控制
可与BFA型电动
控制箱配套使用。
经二十余年的应用实践及不断地完善，LQ
电动执行机构具有高可靠性和适用性。
LQ电动执行机构装备有电机和手轮，可以执行电动和手动操作。
配备行程控制和转矩限制机构。电动机、
接线端子、行程和转矩控制机构设置在箱体上方的合金铝制箱罩内，打开箱罩就可以方便地进行接线、调试、维修等工作。
行星齿轮结构的设计，使LQ执行机构的电动和手动操作实现自动切换，没有
离合器及切换手柄。
电源 380VAC / 3相 / 50Hz ,
220VAC / 单相 / 50Hz
输出转矩 50~800 Nm
输出转速 7.5~30 S/90deg
行程范围 90°±10°
防护等级 IP54(GB4028-84)
环境温度 -20 ~ +40 °C
选购现场操作按钮盒，提供现场开/关阀门的操作按钮（无源触点）
选购VPT阀门位置
变送器可以4~20mADC信号连续传送阀门开启程度的百分比
机座号 规格 转矩 转速 *大阀杆直径 电机功率 手轮圈数 重量
Nm s/90deg mm W kg
LQ1 LQ5-0.6 50 25 ?0?120 30 73 17
LQ5-1 50 15 30
LQ5-2 50 7.5 30
LQ10-0.6 100 25 30
LQ10-1 100 15 30
LQ10-2 100 7.5 60
LQ20-0.6 200 25 60
LQ20-1 200 15 60
LQ2 LQ40-1 400 15 ?0?135 90 64 35
LQ40-2 400 7.5 180
LQ80-1 800 15 180
