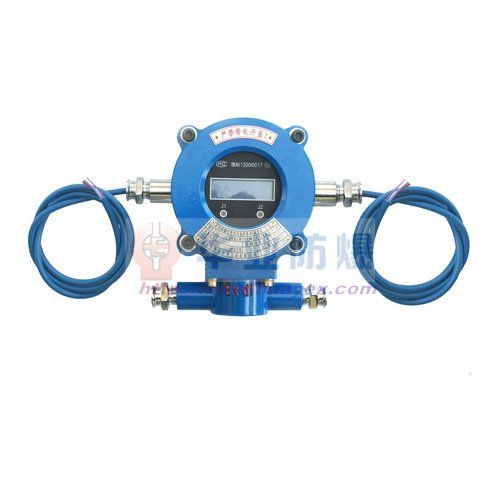

GWD-52B系列隔爆型数字式温度显示调节仪
1、概 述
GWD-52B系列隔爆型数字式温度显示调节仪是南阳市华业
防爆仪表有限公司根据GB3836.1-2000《爆炸性气体环境用防爆电气设备第1部分：通用要求》及GB3836.2-2000《爆炸性气体环境用防爆电气设备第2部分：隔爆型 “d”》的规定设计，制造成隔爆型产品，专门用于除煤矿以外的其它爆炸性气体环境场合，该产品可对防爆
电机或其它机械产品的
轴承、
轴瓦，以及
管道或容器介质进行温度测量和控制。
GWD-52B温度
巡检仪产品广泛应用于石油、化工、医药、军工、船舶等易燃易爆场所。
外壳材质为轻质合金，表面喷涂
防腐漆。
GWD-52B
温度巡检仪防爆标志： ExdⅡCT6。
2、GWD-52B温度巡检仪产品特点
a．测温灵敏、观察方便、精度高、性能稳定，功耗低、无磁场干扰、抗震性强；
b．即可现场显示，又可输出远传信号；
c．具有采集、显示、调节一体化功能；
d．该产品在国内处于*水平，获得国家专利，专利号：ZL2009 30117210.9
3、GWD-52B温度巡检仪型号意义
a.不带
传感器时
b.带传感器时
注：触点报警与远传Pt100不能同时具备。
4、GWD-52B温度巡检仪性能指标
a．测量范围：-20--200℃；
b．测温点数：1-8点（根据用户需要选择）；
c．精度等级：0.5级、1.0级；
d．供电电压：AC220V∕50Hz、DC24V;
e．传感器分度号： Pt100;
f．输出信号：触点开关;
g、输出触点容量：AC220∕5A（阻性，常开触点）;
h、报警温度：根据用户需要设定;
i． 工作电流：≤50mA;
j． GWD-52B温度巡检仪重 量：3.5Kg;
k．显示方式：LCD背光显示;
l．显示时间：6S左右循环。
5、GWD-52B温度巡检仪工作环境
温 度：-20℃～50℃
湿 度：≤95％（＋25℃）
6、GWD-52B温度巡检仪选型说明
用户选型时应注明以下技术条件
a.测温点数；
b.供电电压；
c.报警温度:报警温度可统一设定或分离设定
统一设定：巡检仪可设定两路报警信号，上限T1，上上限T2，每路驱动一个
继电器，当检测点越限时，继电器吸合（如5点测温，1-5点统一设定上限报警温度80℃，上上限报警温度135℃。1-5点任意一点温度超过80℃时J1吸合，任意一点温度超过135℃时J2吸合）。
分离设定：检测点分成两组分别设定，一组T1，另一组T2（如5点测温，1-2点设定为80℃,3-5点设定为135℃。当1-2点任意一点温度超过80℃时J1吸合，当3-5点任意一点温度超过135℃时J2吸合）
d．GWD-52B温度巡检仪测量距离：测温点到显示表头的距离；
e．如果带传感器须注明保护管尺寸及安装螺纹尺寸：如Ø10×50／M16×1.5(螺纹请标注固定方式)；
f．出线方向：分左右两个方向，不加说明为左侧出线；
g．其它特殊要求另注；
h．GWD-52B温度巡检仪选型示例：
1、GWD-52B(不带传感器) 5点测温，电压220V，报警方式分离设定，1-2点80℃,3-5点135℃，测量距离2M，右侧出线。
2、GWD-220（带传感器）两点测温，输出两组Pt100信号，1.5M软尾，保护管尺寸Ø10×50，安装螺纹M16×1.5(外活动)。
7、GWD-52B温度巡检仪工作原理
8、GWD-52B温度巡检仪外型尺寸及安装
巡检仪表头尺寸为长×宽×厚，即195×190×110。
安装固定一般采用
法兰盘固定，
法兰盘尺寸如下图，也可挂装。
9、GWD-52B温度巡检仪接线及注意事项
a．仪表在安装使用过程中，应遵守《中华人民共和国危险场所电器安装规程》的有关规定。
b．安装巡检仪时应检查仪表铭牌的防爆标志与安装的环境是否相符。
c．仪表的连接导线应选择铜质
屏蔽电缆，横截面积不小于0.2平方毫米。
d．打开仪表
接线盒，用
扳手拧开电缆引入装置的压紧
螺母，将
电缆线与接线盒中的接线柱(或
接线端子)牢固相连，
然后盖上接线盒上盖，并拧紧四角的紧固
螺栓。
e．仪表上的接地
螺丝须用接地导线可靠接地 。
f．安装时，信号传输线应每隔300mm的距离用扎头固定起来。信号传输线过长时，可挽在合适的位置，切勿乱抛，
并远离发热设备。
g．在确认接线、安装、供电无误的情况下，方可接通
电源。
h．仪表投入使用后，每年校验一次，有条件可自行检验，也可返回厂家检验。
i． 严禁带电打开隔爆仪表。
j． 引入装置
密封圈老化变硬时，应及时更换。
密封圈尺寸为
k. 用户所用电缆*小外径为ø6,建议选用φ6-φ12之间。
L．当输出为触点信号时，接线盒内接线柱及接点示意图如下
注：1、2为电源接线柱，3、4、5为触点信号接线柱
