WZPM
轴承端面式
热电阻1、概述:
电机*热电阻分为电机埋置式热电阻、轴承端面式热电阻以及铠装式热电阻三大类，目前世界上普遍采用的测温元件为Pt100。电机埋置式热电阻是专门用于电机（电动机或
发电机）绕组或定子测温的温度
传感器，埋置于绕组或定子铁芯中，配接二次仪表后，可直接显示运转中绕组或定子铁芯的温度，也可以传输到控制室，实现报警或控制。轴承端面式热电阻是专门用于测量电机两端轴承或
轴瓦温度的传感器。铠装式热电阻是用于测量大型电机轴瓦或冷却液温度的传感器。
● 传感器结构分绕线结构和薄
膜结构。
● 绕线结构热电阻适用于测量物体（或介质）的平均温度，薄膜结构适用于测量单点温度。
● 绕线结构的额定工作电流≤5mA,薄膜结构的额定工作电流≤3MA。

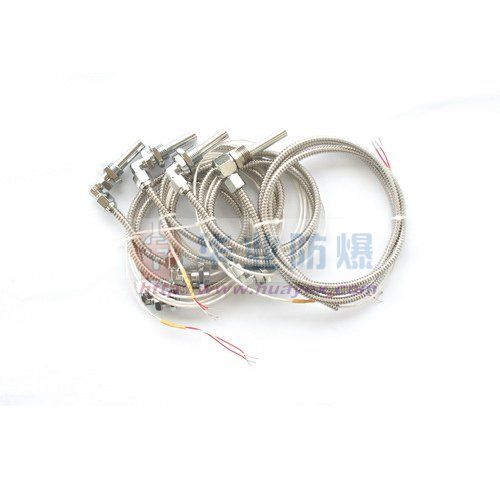

端面式热电阻适用于测量固体表面的温度．尤其适用于电机轴瓦、轴承 内冷式发电机的水管测温．也可用于大型机组和
风机、
空压机等通用机械的轴承测温。引出电缆外部采用柔性不锈
钢管保护．以避免过度外力冲击和弯折。
采用德国进口元件封装，可靠性高，耐振动。
/Productimage/WZPM-1.jpg
/Productimage/WZPM-2.jpg
/Productimage/WZPM-3.jpg
2、 性能指标:
a、测温范围 ：-40～200℃；
b、
高温线单根引线截面积：0.2mm2；
c、引线材料：
聚四氟乙烯绝缘轻型
电线电缆，镀银
铜线芯；
d、绝缘电阻：≥ 100MΩ；
e、热响应时间: 热响应时间根据保护管的直径和材质不
同而变化；
f、耐电压：50Hz 1000V 1min无击穿闪烁。
3、端面热电阻结构图:
/Productimage/WZPM-4.jpg
/Productimage/WZPM-5.jpg
/Productimage/WZPM-7.jpg
4、型号含义：
/Productimage/WZPM-8.jpg
代号说明：
W................温度仪表
Z................热电阻
P................热电阻材料铂Pt
C................热电阻材料铜Cu
M................端面
注：1、探头尺寸和形式也可由用户提出，跟制造商协商确定。
2、探头可以加绝缘。
/Productimage/WZPM-9.jpg
5、WZPM轴承端面式热电阻
温度传感器型号示例：
/Productimage/WZPM-10.jpg
