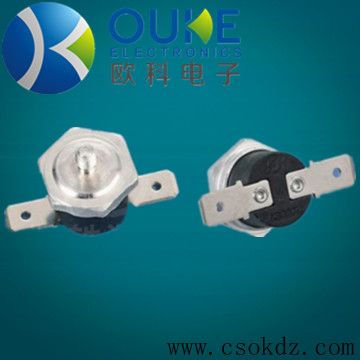

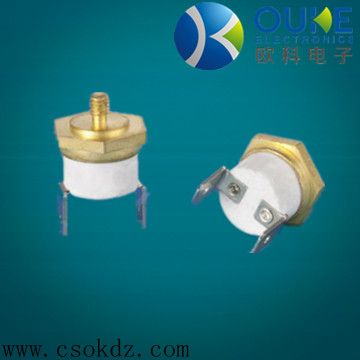

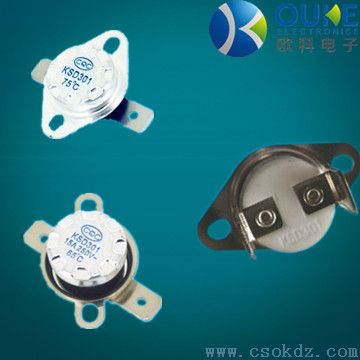

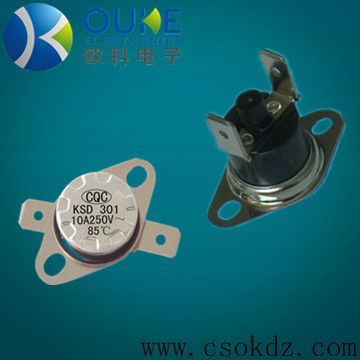

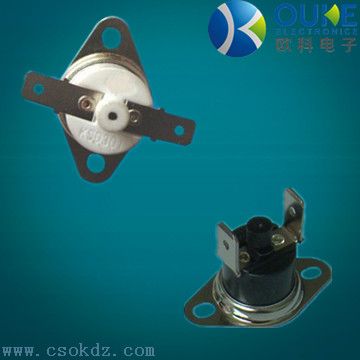

KSD301温控开关

  • 价格:电询
  • 产地:湖南
  • 品牌:欧科
  • 型号:KSD301
  • 联系:熊灿 0731-85573973 18900797878
              联系我时请告知是在建材采购网看到的
  • 公司:长沙欧科电子有限公司
  • 产品介绍
    双金属片接触感温式突跳式温控器,为满足不同用户需要、工作方式分自动复位和手动复位,安装方式有活动式、组合式。连接端子宽度有6.3Mm、4.8mm平脚及45℃弯脚、90℃弯脚等。


    一.应用领域

    (1)消毒柜

    (2)取暖器

    (3)微波炉

    (4)电热水壶、

    (5)面包机、

    (6)电热咖啡壶

    (7)办公设备

    (8)面包机

    (9)饮水机

    (10)汽车座位加热器、汽车发动机、电蒸锅、冰箱、空调、等小家电器具。


    二.动作原理
    KSD301温控器是一种将定温后的双金属圆片作为热敏感反应组件, 当产品主件温度增高时所产生的热量传递到双金属圆片上, 达到动作温度设定时迅速动作,通过机构作用使触点断开或闭合; 当温度下降到复位温度设定时,双金属圆片迅速恢复原状,使触点闭合或断开,达到接通或断开电路的目的,从而控制电路。
    三.主要特点
    工作温度固定、动作可靠干脆、不拉弧、使用寿命长、性能可靠、不受无线干扰、结构精密、功能齐全。
    四.安装使用注意事项
    1.采用接触感温式安装时,温度开关金属上盖平面应完全紧贴被控制器具的安装面。

    2.为确保感温效果,并在器具感温表面涂上导热膏。

    3.安装时不可把温度开关金属面顶部压伤,松动或变形,以免影响功能及精密度。

    4.不可让液体渗入温度开关内部或过大力量使外壳出现裂纹。

    5.不得随意改变外接线端子的型状,以免影响电气可靠性,并有绝缘保护措施,防止漏电,确保使用安全。


    五.控制方式
    1.自动复位:随温度的变化升高或降低,内部触点自动断开或自动闭合。

    2.手动复位:当温度升高时,触点会自动断开;当控制器温度冷却后,必须通过手动按扭才能使触点复位而再次闭合。

    六.技术参数

    1.使用条件
    ① 相对湿度在+20℃环境下达95%
    ② 大气压力:86-106Kpa
    ③ 工作位置:任意
    ④ 耐热性:陶瓷外壳≦300℃ PPS塑料外壳≦220℃ 电木外壳≦160℃

    2.技术参数
    ① 触点形式:常闭或常开(限自动复位)
    ② 触点负载:250VAC16A 10A 5A 或24VDC 16A 10A 5A
    ③ 绝缘电阻:常温常湿 ≥100MΩ
    ④ 接触电阻:≤ 100 mΩ
    ⑤ 介质耐压:≥1500VAC
    ⑥ 振动强度:50HZ单幅0.35mm
    ⑦ 冲击强度:150m/S2
    ⑧ 重  量:10g
    ⑨使用寿命:100,000次。
