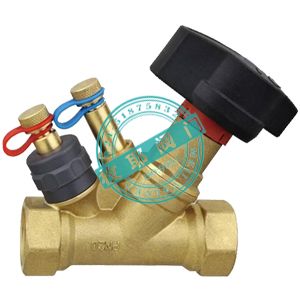

螺纹静态流量平衡阀TE15F

  • 价格:电询
  • 产地:上海
  • 品牌:枚耶
  • 型号:TE15F
  • 联系:林先生 021-51875832 18019239053
              联系我时请告知是在建材采购网看到的
  • 公司:上海枚耶阀门有限公司
  • 产品介绍
    作用:
    平衡阀是在水力工况下,起到流量平衡调节的阀门。一般分为:静态平衡阀动态平衡阀、压差平衡阀。平衡阀的对用对象为介质的阻力。静态平衡阀主要通过调节阀体的开度,即调整阀门的Kv值(Cv值)来到达流量的调节;动态平衡阀和压差平衡阀主要通过管道介质自身的阻力压差来平衡。平衡阀既可安装在供水管上,也可以安装在回水管上,一般要安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上。注意:安装有静态平衡阀的系统,必须要通过专门的仪器调试,才能达到精确的流量平衡。

    用于完成一个系统中各分支回路间的水力平衡。斜阀柄结构形式,增大流量能力,所有功能部件在阀体同侧,便于安装和操作。

    特点:
    ①具有等百分比流量特性;
    阀芯的特殊设计,关闭密封性能好,便于检修等;
    ③阀体等部件采用DZR防脱锌铜合金材质,抗腐蚀性强;
    ④工作温度-20—120℃;
    ⑤高压自密封测压嘴,测压方便;
    ⑥测压嘴设置在固定孔板两端,确保压差测试更准确;
    ⑦阀芯和阀杆与阀门轴线成45度夹角,使介质的流体力学性能更优良;

    技术参数:
    静态水力平衡阀选型
    计算公式:Q=Kv×√(ΔP) (Q:流量,单位m3/h ;Kv:阀门参数 ;ΔP:阀门前后压差,单位Bar)静态平衡阀选型时,若无法准确知道所安装处应补偿的阻力值时,为不增加系统阻力,则阀门全开情况下其前后压差不大于5KPa。
    流量误差 ±5%(50%~100%开度) 工作温度 -20℃~150℃
    工作压力 PN25 连接方式 螺纹连接
    螺纹静态流量平衡阀TE15F部件材质:
    阀体 黄铜 阀轴 铜合金
    阀盖 黄铜 测试口 带EPDM密封的黄铜
    阀锥 铜合金 密封 PTFE

    使用说明:
    ①准备与管道连接前,须冲洗和清除干净管道中残存的杂质;
    ②螺纹静态流量平衡阀TE15F安装使用说明书下载。
