一、介绍

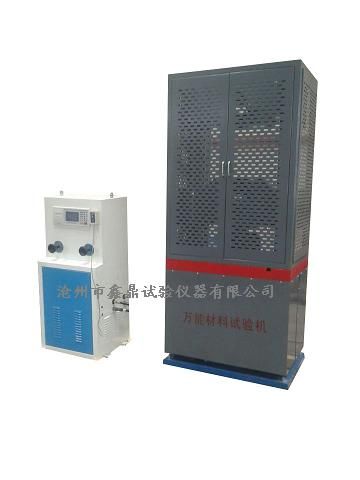

沧州市鑫鼎试验仪器有限公司生产的万能材料
试验机主要用于金属材料之位伸、压缩、弯曲等试验，并备有冷弯附件，兼作金属材料的工艺试验。因此，数显式
万能材料试验机满足于科研机构，基本建设单位、治金、机械制造及各类学校实验室等单位的试验需要。
本系列试验机的工作
油缸采用下置式、油压加荷、
传感器测力、数字显示力值，具有加荷速度指示窗，可随时调整加荷速度。操作方便，性能稳定，安全可靠。本系列试验机为主机与测力计两个独立部分。
二、注意事项
1、请按附图中的示意图提示吊装主机。
2、 试验机安装固定后，应将两
丝杠上端
螺栓压紧的铁板拆掉，再接
电源。
3、试验过程中，严禁启动横梁加荷和卸荷！移动横梁的用途是调整试验空间。如果错误操作，会导致驱动机构中的
链条蹦扣，移动横梁卡死等故障。
4、当试验机使用一段时间后，应检查链条在传动过程中的松紧程度，如发现链条过松，请用链轮架后的
螺钉把链条调紧。
三、主要参数
WE-100B
WE-300B
WE-600B
WES-1000B
WE-2000B
*大实验力（KN)
100
300
600
1000
2000
试验机的示值精度
1 级
拉伸夹头间*大距离
600
650
700
700
750
(计活塞行程)
两丝杠间有效距离(mm)
340
430
470
550
640
扁试样夹持厚度(mm)
0-15
0-15
0-30
0-40
15-50
扁试样夹持的*大宽度(mm)
58
58
90
120
120
圆试样夹持直径(mm)
φ6-φ22
φ10-φ32
φ13-φ40
φ10-φ60
φ20-φ70
上下压板间*大距离(mm)
530
550
450
430
550
上下压板尺寸(mm)
φ100
φ120
204x204
205x205
220x220
弯曲试验时两支点间距离(mm)
30-300
30-300
30-300
30-300
50-300
变曲试验时支滚*大宽度(mm)
115
140
140
160
160
弯曲试验*大高度(mm)
90
100
100
185
205
工作活塞直径×行程(mm)
φ80x150
φ140x150
φ170x200
φ230x150
φ360x200
φ230x200
工作台上升速(mm/min)
0-170
0-140
0-80
0-65
0-45
移动横梁升降速度(mm/min)
240
240
240
200
200
油泵电动机功率(KW)
0.75
0.75
1.5
1.5
1.5
移动横梁升降电动机功率(KW)
0.55
液压夹头装置
无
无
无
无
无
拉伸钳口形式
开口
开口
开口
闭口
开口
开口
主机(不计行程)(mm)
720x560x1950
850x580x2150
890x580x2280
960x680x2280
1220x828x3000
1200x710x2550
测力计(mm)
1010x685x1490
1010x685x1490
1040x860x1720
1040x760x1720
1040x760x1720
净重:主机、测力计、
1200;450;60
1700;500;80
2250;350;100
6800;350;150
附件(Kg)
3200;350;100
装箱重量:主机、测力计
1320；580
1850；650
2400；550
7200；580
(含附件)(Kg)
3200；550
说明:WES-1000B,请在订货时注明拉伸钳口的形式
四、机器各系统及工作原理
数显式万能材料试验机主机和测力计两部分，二者通过油管相联接。
