小量和低精度的客户 —————标准型
小批量和对精度要求不太高的客户 —————普及型—普配
中等批量，对精度要求高的用户 ——————普及型—高配
大批量和精度要求比较高的用户 ——————专业型
运行系统Operation system XP系统 32位

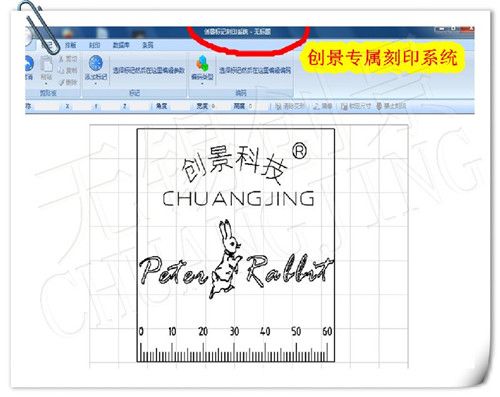

按照6.0活8.0中文界面打码*软件，需外接电脑
冲击频率Impact frequency 大于200 Hz
针头硬度Pinhead hardness: HRA92
打印内容Operation system
数字、字母、中文，图形(做成wmf\dxf\plt文件导入)
打印范围Marking scope: 110×80mm/150×120mm或定制
数据检索Data retrieval 将每天打印内容存档，随时检索历史打印数据
重复打印精度 <0.07mm 可连续工作Can work continuously ＞48小时
打印深度Marking depth: 0.01～2 mm可调（视材质而定）
电压／功率Voltage: 220V 50Hz ±10％ 约200 W
工件硬度Workpiece hardness allowed < HRC 60
工作温度Working Temperature: -10℃~50℃
打印速度Marking speed: 30～40mm/s可根据效果要求调节速度
气源压力Inputting air pressure: 0.2～0.6Mpa（工业气源或压缩机气源））
打印方向Print direction 可选上、下、左、右、及管弧面、扇形
输入方式Input methods 手工、自动流水号递增（可设定递增数）
适用工件Work for 各种材质、形状、尺寸
重 量weight 56--60KG
控制器尺寸Controller size 370*340*100(mm);5.5kg
主机尺寸Size Total weight: (mm) 355*410*780(mm) 45 kg
外包装Outer packing 纸箱 （货运为
木箱）
木箱尺寸Wooden case size 520（宽）*520（深）*880（高）
机头旋转 不可以(可另购机头旋转卡盘) 圆周升级 可外接圆周
夹具，进行多功能打标
主要部件配置表
序号 子系统名称 规格型号 产地/品牌 数量
1 X、Y驱动器 Leadshine
泽民 美国
常州 2
2 控制主板 8.0
6.0 ChuangJing 1
3
电磁阀 35A-ACA-DDAA-1BA
大功率或4V210-08 MAC
台湾AIRTAC 1
4 X、Y轴步进
电机 X=57 y=57 四海合资 2
5
油水分离器/
调压阀 AFR2000 台湾AIRTAC 1
6
同步带 MXL15 伏龙 2
7
硬质合金针头 2 ~ 4 mm 肯纳 2
8 (中)高强度
直线导轨 EGH15CA1U
