6路智能
继电器模块5A是智能照明控制系统组成的*基本的单元模块，“
智能继电器模块”的叫法是取决于它采用的原理：继电器的原理，用弱电控制强电，弱电做为通讯，进而实现多种的控制方式。智能继电器模块主要用于对照明
灯具的控制，每回路可独立控制1000W灯具的开关，带手动控制功能。
L-BUS系统是基于总线型的智能照明控制系统，采用模块化分布式结构，系统结构如下所示。各模块通过总线进行传输与控制，完成对照明灯具以及相关设备的控制。智能照明控制系统一般由执行设备(有4路智能继电器模块、8路智能继电器模块、12路智能继电器模块)、输入设备以及总线设备三部分组成。
智能继电器模块是智能照明控制系统的输出模块组成部分，具有6路智能继电器输出。智能继电器模块为标准35MM导轨式安装，

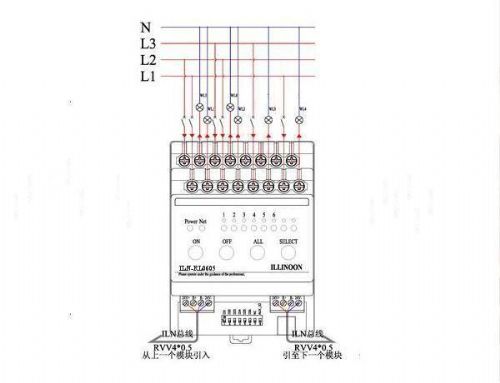

6路智能继电器模块5A的接线
智能继电器模块的接线分为两种：弱电端的接线与强电端的接线；
智能继电器模块弱电端的接线。每个智能继电器模块上面都有总线端子，一般来说，其弱电端的接线都是按照“总线式”接线，也就是我们俗称的：手拉手方式。总线方式一般采用两芯的，或者四芯的。其中有两根是模块弱电供电，另外两根是模块的信号线（两芯的是即供弱电，同时也供信号）。
6路智能继电器模块5A的基本参数
供电电压：DC24V，200mA ；
受控回路：8路继电器开关输出；
输出电流：5A（单路）；
开关负载 (阻性)：AC 250V / 抗浪涌能力达到120A以上；
耐 久 性：100,000次；
静态功率：0.5W ；
*大功耗：8W；
外观尺寸：72mm(L)×98mm(W)×68mm(H)；
重 量：350g/pcs；
6路智能继电器模块5A的特点
磁保持功能
采用L-BUS总线通信
自带应急开关按键，方便调试
继电器抗浪涌能力达到120A以上
自带回路状态指示灯，开关状态一目了然
延时启动功能，避免同时启动造成对电网的冲击

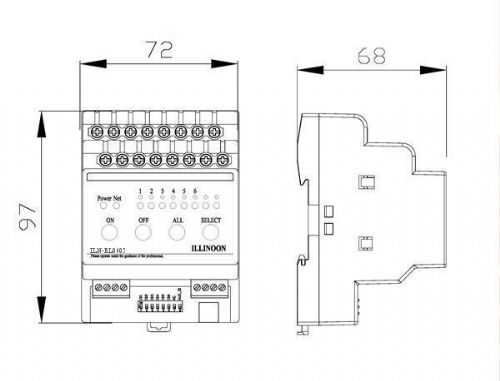

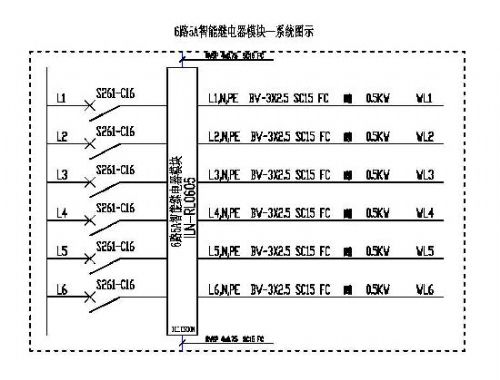

6路智能继电器模块5A的外观图、系统图以及安装图如下：
