一、工作原理：

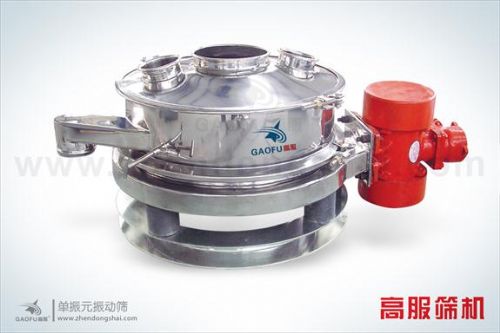

高服DZ系列直排筛 (学名：单振源
振动筛-专利产品号：ZL20100220465.5)，以单台卧式振动
电机为激振源，
振动电机置于机体一侧，物料进入设备内部后，受振动源作用力在筛面上做椭圆运动轨迹。快速并往复完成过网动作的同时，振动力能往复并连续的对物料产生剥离、打散及重组的作用，从而使物料快速过网，不能过网物料则按设备运动轨迹由筛上排料口排出，完成筛分作业过程。
二、设备结构：
见图-所有机型
筛网、
网架及落料斗均采用奥氏体
不锈钢（304、316）材料制作，其它部件采用奥氏体不锈钢（304、316）材料或普通碳
钢材料制作。设备为圆形，电机的安装在设备一侧可根据现场的空间摆放，筛上出料口360°可旋转结构。
（1）、中筛格
（2）、
防护栏（3）、型材网架
（4）、束环
（5）、杂质排出口
（6）、落料斗
（7）、振动盘
（8）、减振
弹簧（9）、设备支座
（10）、成品排出口
（11）、振动电机
三、 （12）、投料器（站）
四、 高服单振源振动筛性能特点:
1、 整机体积小，重量轻，运行平稳、无噪音、效率高，维修点低。
2、 可单机或多机配套，移动灵活方便，连续运行安全可靠,可与其他设备直连配套使用。
3、 适用于细粉除杂，产量要求大的物料的筛分作业。
4、 筛网使用寿命长；换网方便、操作简单。
5、 自动高频清网，有振散及粒度重组物料的功能，筛分效率高。
振动筛顾问团队介绍~
五、 安装操作与调整
1、 设备长途运输，使用前要将所有紧固
螺栓检查一遍并紧固。当设备移动后，应注意筛机整体处于水平位置。否则，会影响筛机的正常运转。
2、 设备需处于水平状态，若高空作业需连接
膨胀螺栓，确保设备高空安全，若地平面作业，则无须安装地脚螺旋，可直接使用。
3、 与其它设备配套使用时，应采用波纹
软管、
滤布、合成纤维管等材质进行软联接，不可与
管道硬式连接，避免引起共振。
4、 设备运输时，安装有运输固定螺栓，开机前必须将所有的固定螺栓、
钢管去除，固定连接装置（运输固定螺栓、钢管）颜色为黄色。
5、 使用设备前，应
清洗设备，防止新设备内的杂质污染成品料，造成不便。
六、规格型号表及主要技术参数
序号 型号 功率
kW 电机转速
r/min 筛分面积
m2 体积
mm 重量
kg
1 DZ-600 0.18 1450 0.23 1000x600x550 200
2 DZ-800 0.25 1450 0.42 1100x800x600 250
3 DZ-1000 0.25 1450 0.64 1280x1000x700 330
4 DZ-1200 0.55 1450 0.95 1550x1200x750 400
5 DZ-1500 1.5 1450 1.61 1850x1500x900 680
七、安全注意事项
1、 物料筛选前应注意给料量及给料方式，避免对筛网产生猛烈冲击。
2、定期应对设备螺栓等
紧固件进行检查，防止螺栓松动造成设备共振产生崩裂现象。
3、检查电机与筛盘紧固件紧固状况，防止紧固螺栓松动。
4、设备运转前检查运输固定螺栓是否去掉。
5、设备运转时检查是否有异常杂音。
6、设备在运转时，不准拆卸各部分部件。
7、设备检修时必须确定筛机电路断开，直到检修完毕。
严禁在振动电机两端
防护罩未安装的情况下检修或开启设备！
八、保养和维护
设备初次运转，前7个工作日为机器试运行阶段，请每天对设备进行检查，根据试运行阶段设备的状况调整定期检查时间。检查范围包括：各部分紧固螺栓的紧固性（如：束环螺栓、电机紧固螺栓）、筛网（
筛板）有无疲劳和破损。
1、定期检查各部位紧固螺栓，防止松动。
2、定期检查筛网有无疲劳和破损现象。
3、定期检查中筛格
锁具的固定和调整螺栓，以防止其松脱。
4、严格按照振动电机的使用说明书每周补充
润滑脂，每季要进行更换润滑脂。
附：振动电机激振力调整说明
①防护罩 ②可调偏心块
③固定偏心块 ④定子绕组
⑤定子绕组 ⑥转子
⑦
轴承 ⑧
接线盒（1）、放松防护罩紧固
螺钉，拆下两端防护罩；
（2）、外偏心块为可调块，内偏心块为固定块，均使用紧固螺栓压紧在电机转轴上。旋松两侧外偏心块锁紧螺栓，两侧外偏心块同向转动，当同一侧内、外偏心块完全重叠时激振力愈大，反之愈小（见下图）；调至所需激振力，拧紧外偏心块锁紧螺栓，装上防护罩；
九、常见故障排除方法
序号 故障现象 故障原因 排除方法
1 设备运转不稳定 •
电源不稳定
•
电源线接触不良 •检查电源、电路
•检查
接头并紧固
2 筛机震动大 •筛机放置不平稳或底架
悬空 •重新放置平稳固定，
处于水平位置
3 筛机异常声音 •硬质物进入机内
•设备紧固件松动或脱落 •停机检查，找出硬质物
•停机检查，更换紧固件并紧固
