*高允许工作温度：冷水
水表为30℃,热水水表为90℃ 。
计量特性：
2级水表（准确度等级为2级）
在水温0.1℃至30℃范围内,水表的*大允许误差在高区(Q2≤Q≤Q4)为±2％，低区（Q1≤Q＜Q2）为±5％。水温超过30℃时，水表在高区的*大允许误差为±3％，低区仍为±5％。
4.4 DN15～50冷（热）水水表外形尺寸与主要性能参数。

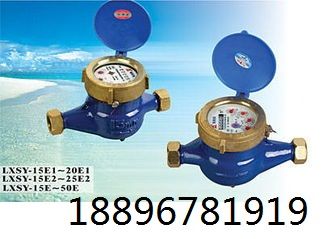

4.4.1 DN15～50旋翼式冷（热）水水表外形尺寸与主要性能参数：
标称
口径
DN 长度
mm 宽度
mm 高度
mm 常用
流量
(Q3)
m3/h 分界流量(Q2) m3/h *小流量(Q1) m3/h 连接螺纹
Q3/Q1=50、63、80、
100、125、160
Q2/Q1=1.6或4 接管
螺母15 165 96 104/110* 2.5 R1/2 G3/4
20 195 96 106/113* 2.5 R3/4 G1
4.0
25 225 100 115 4.0 R1 G11/4
6.3
40 245 124 155 10 R11/2 G2
16
50 280 160 175 16 Q3/Q1=50、63、80、
100、125、160
Q2/Q1=1.6
法兰连接按GB/T17241.6
25
*：110、113分别为DN15、20干式磁传水表的高度。
5安装与使用注意事项：
5.1 选择水表口径应根据用水量大小以接近常用流量为宜。
5.2 额定工作条件: a)流量范围Q1～Q3； b)环境温度:5℃～55℃； c)水温:冷水水表小于等于30℃,热水水表小于等于90℃； d)环境湿度在40℃时为(0～100)RH； e)水压:0.03～1.0MPa。
5.3 水表安装须根据水表标度盘上或罩子上的提示，有“H”标识的为水平安装，有“V”标识的为垂直安装，水表标度盘朝上，表壳箭头与
管道水流方向一致，水表上游应装有
控制阀门便于水表拆换和维修。
5.4 水表安装位置要避免曝晒、冰冻、污染和水淹。高寒地区应尽量避免装在户外，确需装在户外的水表，要采取防晒、防冻措施，以免水表曝晒、冻裂，影响正常使用。
5.5 为使水表能长期正常工作，水表内应始终充满水。如果空气有可能进入水表，应在水表上游安装放气阀。
5.6 应防止安装场所周围环境的冲击或振动导致水表损坏，还应避免水表承受由管道和
管件造成的过度应力，必要时，须将水表安装在底座或托架上。
5.7 应防止极端水温和极端气温损坏水表以及防止外界环境腐蚀导致水表损坏。
5.8 应采取措施防止不利的水力条件（空化、浪涌、水锤）。
5.9 上、下游水管应适当固定，以保证在拆除水表或断开一侧连接时，任何部分都不会因水的推力而移位。
5.10水表如安装在
锅炉的进水口，应在水表的出水口端安装
止回阀，且水表尽*大限度远离止回阀,以免
金属管路导热和热水回流烫坏水表。
5.11 水表在安装前，必须清除管道内的杂物。水表安装时，注意水表的连接长度，当两端管路间距超过水表连接长度时，应修正管路间距，满足水表连接长度,否则间距过大强行安装将造成水表
螺纹连接端或管
接头或连接螺母以及连接法兰断裂和损坏,间距过小将无法安装水表；若水表的两端管路不在同一轴线上，应通过其它途径来修正管路在同一轴线上,满足水表的安装要求。
5.12 水表在长期使用过程中，若管道内有杂物、铁锈等沉积物难免会堵塞滤水网而影响供水和准确计量，如出现上述情况应与当地自来水公司取得联系并予以解决，不得自行拆装。
5.13水表不使用时，指针如有微小转动，是由于管道中的水压不够稳定或其它原因引起的，建议在水表不使用时关闭水表上游的控制阀门或在水表的进水端安装止回阀。
