结构精巧、安装便捷
智能

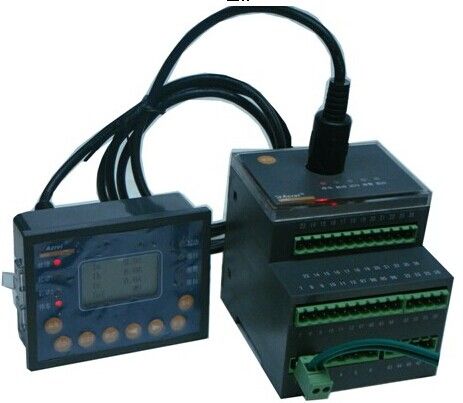

电动机保护器体积小，结构紧凑，安装方便，在低压控制终端柜和1/4模数及以上各种抽屉柜中可直接安装使用，提高了控制回路的可靠性和自动化水平。
显示直观、易学易用
高清晰的液晶显示界面直观反映测量参数及电动机运行状态。所有测量数据可通过按键轻松翻阅，参数设置可以通过仪表面板进行，也可由通讯口输入。液晶显示界面有背光支持，以方便在光线差的环境下使用。
安全性好、可靠性高
ARD3电动机保护器遵循高可靠性的工业标准，采用多种隔离及抗干扰措施，能够可靠地在高干扰电力系统环境中运行,产品业已通过3C认证。
符合标准
GB14048.1-2000低压开关设备和控制设备总则
GB14048.4-2003低压开关设备和控制设备 机电式
接触器和电动机起动器
GB/14048.5-2001低压开关设备和控制设备 控制电路电器和
开关元件，第1部分：机电式控制电路电器
GB/T17626.4-2006电快速瞬变脉冲群抗扰度试验
GB/T17626.5-2006浪涌（冲击）抗扰度试验
适用环境
工作温度：-10℃~+55℃
贮存温度：-20℃~+65℃
相对湿度：5％~95％不结霜
海拔：≤2500m
污染等级：2级
防护等级：IP20
安装类别：III级
运用场合：煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域
性能特点
辅助
电源支持 AC220/380V 、DC220V/110V。
测量功能分为基本测量（电流、频率）和增选测量（电压（功率、功率因数、相序）、剩余电流（漏电流）、电能）。
具有过载、堵转、阻塞、欠载、断相、不平衡、剩余电流（接地/漏电）、温度、外部故障、相序、过压、欠压、欠功率、tE时间等全面的电动机综合保护功能。
8路 DI支持干结点输入，可实现远程主站对电动机运行状态的遥信监视。
4路 DO输出，满足直接起动，星—三角起动，自耦
变压器起动，软起动等多种起动方式，通过通讯总线可实现远程主站对电动机进行实时遥控“起/停”操作。
抗晃电确保电动机运行不间断，重起动功能在短时欠压、失压时用于电动机分批重起。
具有标准的 RS-485通讯接口，采用 Modbus-RTU通讯协议，保证了上位机通讯的快速可靠。
具有 DC4-20mA模拟量输出接口，直接与 DCS系统相接，可实现对现场设备的监控。
具有系统时钟和 8次故障记录功能，系统时钟记录当前时间（年、月、日、小时、分钟、秒）；故障记录功能记录电动机发生故障的时间，总的运行时间，故障原因，发生故障时电动机的各种参数值（如三相电流、三相电压、剩余电流、功率因数、热容比、
电机状态等）。
显示部分为分体90L，是全中文高清晰的液晶显示。
可以替代各种电量表、信号灯、热
继电器、电量
变送器等常规元件，减少了柜内电缆连接及现场施工量，可靠性和综合性价比远高于传统方案。
功能配置
控制方式：
■ 保护方式
■ 直接起动
■ 双向起动
■ 双速起动
■ 电阻降压起动
■ 星/三角起动（二继电器）
■
自耦变压器起动（二继电器）
■ 软起动器配合起动
■
变频器配合起动
以上控制方式可以任选一种。
ARD3可以实现以下保护功能：
■ 过载保护
■ 断相保护
■ 不平衡保护
■ 堵转保护
■ 欠载保护
■ 外部故障保护
■ 阻塞保护
■ 接地保护
■ 起动超时保护
同时还可以选配以下附加功能：
■ 通讯接口
■ 剩余电流（漏电）保护
■ 电压功能（相序保护，过压、欠压保护，欠功率保护）
■ 温度保护（PTC）
■ 4～20mA模拟量输出
■ tE时间保护
■ 电能计量
■ 失压重起（抗晃电）（包括电压、事件记录功能）
■ 故障记录
技术参数
保护器辅助电源
AC 85V~265V/DC 110V~350V/AC 380V±10％
功耗15VA
电机额定工作电压
AC220V / 380V / 660V，50Hz / 60Hz
电动机额定工作电流
2（0.40A-2.00A）（采用小型*电流
互感器检测模块）
6.3（1.6A-6.3A）（采用小型*
电流互感器检测模块）
25（6.3A-25A）（采用小型*电流互感器检测模块）
100（25A-100A）（采用小型*电流互感器检测模块）
250（63A-250A）（采用外置电流互感器）
800（250A-800A）（采用外置电流互感器）
继电器输出触点，额定负载容量
阻性负载：AC250V、6A
感性负载：AC250V、2A
开关量输入
干节点（内置DC24V）
通讯
RS485 Modbus协议
智能电动机保护器安装尺寸 （单位mm ）
ARD3主体安装方式为标准35mm导轨式安装。
ARD3显示模块安装方式为嵌入式，一体式
数码管显示。
ARD3显示模块安装方式为嵌入式，外形尺寸为72mm*72mm，开孔尺寸为 66mm*66mm，分体数码管显示（72F）。
ARD3显示模块安装方式为嵌入式，外形尺寸为90mm*50mm，开孔尺寸为 86mm*49mm，分体数码管显示（90F）。
ARD3显示模块安装方式为嵌入式，外形尺寸为90mm*70mm，开孔尺寸为 86mm*66mm，分体液晶显示（90L）。
专利及著作权
ARD3智能电动机保护器专利：电动机保护器液晶显示单元--外观专利号200930093483.4；智能电动机保护器--实用新型专利号200920067828.3
ARD3智能电动机保护器著作权登记号：沪 DGY-2010-0677《安科瑞液晶显示ARD3主体软件V1.0》
范例
型 号：ARD3-250/CLTUEpSR+90L
辅助电源：AC220V
电机额定电流： 63A~250A
应用场合：
三相电机测量参数：三相电流、线电压、有功功率、功率因数、剩余电流、电能
附加功能：RS485通讯接口、Modbus协议、漏电保护、温度保护、过压保护、欠压保护、相序保护、欠功率保护、8个SOE事件记录
显示方式：90L（中文液晶显示）
