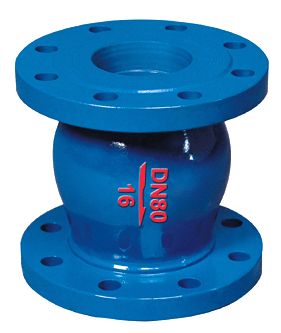

HC42X静音
止回阀特有的内部流道采用流线型设计，压力损失极小，阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。
静音止回阀主要技术参数
型号 HC42X-10 HC42X-16 HC42X-25Q
公称压力 PN1.0MPa PN1.5MPa PN2.5MPa
公称通径 DN50～DN300(mm)
*高工作压力 1.0MPa 1.6MPa 2.5MPa
密封试验压力 1.1MPa 1.76MPa 2.75MPa
壳体试验压务 1.5MPa 2.4MPa 3.75MPa
静音式止回阀主要零部件
零件名称 材料
阀体、导流体
灰铸铁、球墨铸铁、铸钢
阀座、
轴瓦、阀瓣、轴 青铜或铬
不锈钢弹簧 不锈钢
静音止回阀主要连接尺寸：
公称通径(mm) L(mm)
50 120
65 150
80 180
100 240
125 300
150 350
200 450
250 500
300 550
350 575
400 600
450 650
500 700
本文中所有文字、数据、图片均只适用于参考，HC42X、HC42T、HC42H 型 PN10~PN25 静音止回阀性能参数、结构尺寸参数、价格等详情，请联系我们，项珊珊15325778797 0577-85859901
