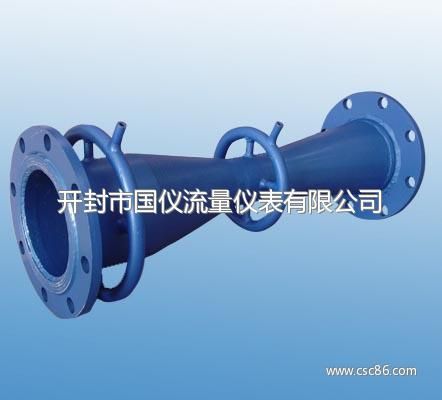

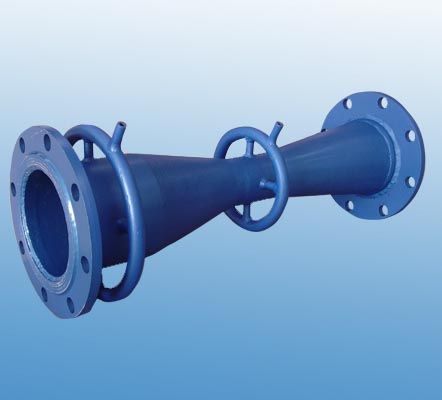

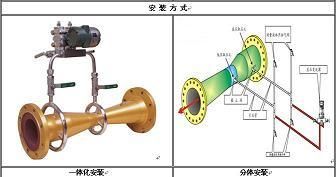

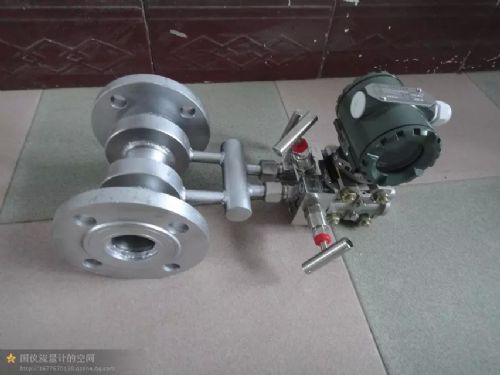

国仪文丘里管流量计

  • 价格:电询
  • 产地:河南开封
  • 品牌:国仪
  • 型号:GY
  • 联系:张女士 0371-23311766 15037850656
              联系我时请告知是在建材采购网看到的
  • 公司:河南开封国仪流量仪表有限公司
  • 产品介绍
    是新一代差压式流量测量仪表,其基本测量原理是以能量守恒定律伯努力方程和流动连续。标准文丘里管系标准节流件之一,它配差压仪表,用于测量封闭管道中单相稳定流体(液体、气体或蒸气)的体积流量。由于它结构简单,工作可靠,已广泛用于化工、石油、轻工、医药、化肥、冶金等工业部



    标准(经典)文丘里管按其制造方法不同分为具有粗铸收缩段的标准文丘里、具有机械加工收缩段的标准文丘里、具有粗焊铁板收缩段的标准文丘里。
    标准文丘里按国标GB/T2624-2006进行设计制造,按国标JJG640-94进行检定。
    通用文丘里系列流量传感器除了继承了标准文丘里管准确度高,重复性好,压损小,所需前直管道短等优点,还具备自身装置小,防堵的优点。可用于两向流,混相流,低流速、大管径,异形管道等复杂流量问题的测量。

    测量原理
      充满管道的流体,当它流经管道内的节流件时,流速将在文丘里管喉颈处形成局部收缩,因而流速增加,静压力降低,于是在节文丘里管喉颈前后便产生了压差。流体流量愈大,产生的压差愈大,这样可依据压差来衡量流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。
    流量计算公式:
    式中:qm ,qv——分别为质量流量(㎏/s)和体积流量(m3/s);
         C——流出系数 ;
         ε——可膨胀性系数;
    d——节流件开孔直径,m;
    β——直径比,β=d/D;
    D——管道内径,m;
    ρ1——被测流体密度,㎏/m3;
    Δp——差压,Pa;
    标准文丘里特点

    1.     标准(经典)文丘里管是按国标GB/T2624设计制造,按国标JJG640检定的标准节流装置,无需标定。
    2.     在标准节流装置中,它所要求的上、下游直管段*短,**压力损失*小。
    3.     性能稳定、可靠性高。
    4.     计算准确、能耗小。
    5.     可用于液体、气体、蒸汽及两相流等各种脏污介质。
    6.     结构简单,易安装,维护方便。
    7.     标准文丘里本体较长大约是管径的2~5倍。

    主要技术参数
    1.     公称直径: 50mm≤DN≤3000mm
                    粗铸收缩段:100mm≤DN≤1600mm
                    机械加工收缩段:20mm≤DN≤250mm
                    粗焊铁板收缩段:100mm≤DN≤3000mm
    2.     节流孔径比β:0.3≤β≤0.75
                      粗铸收缩段:0.3≤β≤0.75
                      机械加工收缩段:0.4≤β≤0.75
                      粗焊铁板收缩段:0.4≤β≤0.7
    3.     雷诺数范围: 2×105≤ReD≤2×106
                      粗铸收缩段:2×105≤ReD≤2×106
                      机械加工收缩段:2×105≤ReD≤106
                      粗焊铁板收缩段:2×105≤ReD≤2×106
    4.     精度等级:0.5级、1级、1.5级、2级
    5.     工作压力:公称压力:PN≤42Mpa
    6.     介质温度:-50℃≤t≤500℃
    7.     参照标准:GB/T2624-2006、JJG640-94及ASME PTC 19.5-2004
    8.     连接方式:法兰连接、焊接、螺纹
