QF-7/400B粉料
取样器产品说明
设备主要用于: 煤粉、水泥、生料、石灰粉、包装出库水泥及散装出库水泥的自动采样。

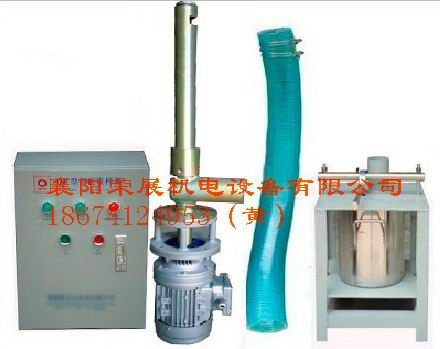

设备组成
粉料取样器是安装在垂直的下料溜管或空气穴槽上，由
电机、
减速机、取样机构、密封料架、
不锈钢料桶、
控制箱、下料
软管组成。
特点
通过
减速电机来带动螺旋铰刀，物料从进料口掉入取样机构后，螺旋铰刀将物料从进料口带动至出料口，样品物料通过下料软管流入密封的料桶内。每一个工作时间段内按照清料、间隔、取样、间隔的流程循环进行，每一个工作时间都可调整，可做自动连续取样或者自动间隔取样，取样量和时间均可自行掌握。
配置
每套普通型取样器配有控制箱、取样机构、密封料架和不锈钢料桶各一个、1米下料软管。控制箱采用强电控制，不受电压波动影响，性能稳定；减速机采用摆线针轮式，耐磨性好，使用寿命长；料桶和料架之间有橡胶
密封圈，密封性强，不漏气，确保在正负压工作环境下都能取到样品。
取样器技术文本
1、制造标准和规范
卖方设备的材料，加工，试验标准，除专门说明外，均采用依据中华人民共和国国家标准和冶金电力建材行业标准。
QF型是取样器的分类及性能表示法。
上述标准均应为*新的有效版本。
2、技术要求
1 QF-7型取样器
1.1适应物料温度200℃以下
1.2取样管长度200-350mm(活动可自由调节) 螺旋绞刀输送，
1.3螺旋铰刀:采用一次成型螺旋铰刀制作，可以更好的控制取样铰刀和管壁之间的间隙，避免了正、负压较大时取样量大或取不到样的现象。
1.4取样量0-20公斤/小时，
1.5减速电机WB-85-59-0.18kw绝缘等级IP54，
2、控制箱：强电控制 ，不堵料，不烧电机
3、3.1料架：密封性强（确保正负压下正常取样）
3.2料桶：不锈钢、防腐、6L
4、4.1软管：1米、耐高温
4.2管箍Φ76、材质Q425
3、供货范围
QF型取样器供货明细表（每套） 每套设备净重38公斤
名称 规格型号 数量 单位 厂家
取样管 200-350mm 1 根 襄阳荣展
减速电机 WB-85-59-0.18 1 台 上海玉隆
控制箱 长450×宽350×高200(mm) 1 个 襄阳荣展
料架 长300×宽280×高300 (mm) 1 个 襄阳荣展
不锈钢料桶 Φ220×h220(mm) 1 个 襄阳荣展
软管 Φ64×1000(mm) 1 根 襄阳荣展
管箍 Φ76 2 个 襄阳荣展
4、主要配套件
4-1、电气元器件采用德力西元器件；
4-2、
电控箱防护等级IP54；
4-3、电机设过载保护装置；
4-4、电机防护等级IP54。
