产品介绍
加工定制 否 品牌 丹佛斯实业 型号 DFS2012
阀体材料
黄铜 工作温度 2-90度 公称通径 DN15-40（mm）
密封材料 四氟 阀门性能特点 三线二控 工作介质 水、热水
公称压力 PN16 连接方式 丝口连接
性能特点
正反转的双向同步电动驱动，开阀或关阀的电路单独给电，开阀到位或关阀到位电动
执行器内会自动断电

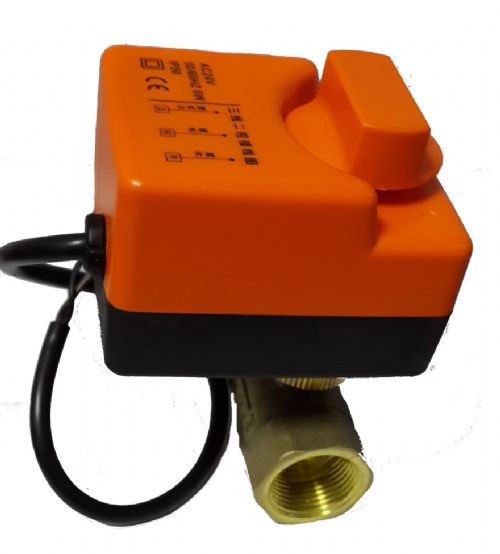

用于暖通空调、集中供暖、供水系统的通断控制由
电动执行器和阀体两部分组成，电动执行器采用同步
电机驱动，动作稳定，内置限位接触点，能使阀门全开或全关时断电。阀体为黄铜锻造，表面镀镍工艺
技术参数
电机类型 同步电动 引线长度 300mm
动作时间 35S 公称压力 1.6Mpa
关闭压差 ＜0.6Mpa 连接方式 管螺纹G
介质温度 2-90℃
功课消耗 6W（仅当阀门启闭时）
适用介质 冷、热水或50％乙二醇溶液
电气规格 （50/60Hz）24VAC 110VAC 220V
控制型式 开关浮点控制、带无电手动启闭功能
电动二通阀型号
产品型号 控制方式 动作原理
DFS2012-32 三线二控 电动执行器是正反转的双向同步电动驱动，开阀或关阀的电路单独给电，开阀到位或关阀到位电动执行器内会自动断电
DFS2012-52 五线二控
（带反馈有源信号） 电动执行器由正反转的双向电机驱动，开阀电路和关阀电路单独受控，开阀到位或关阀到位有信号输出反馈有源信号
接线说明
产品型号 控制方式 接线方式
DFS2012-32 三线二控 蓝色线（零线）接入
电源，棕色线（关阀火线）与黑色线（开阀火线）受控，黑色线与棕色线不可同时带电
DFS2012-52 五线二按
（带反馈有源信号） 蓝色线（零线）接入电源，棕色线（关阀火线）与黑色线（开阀火线）受控，黑色线与棕色线不可同时带电，黄色线开阀到位输出反馈（火线），白色线关阀到位输出反馈（火线）
阀体参数
产品规格 管子连接 产品尺寸（mm） KV值 净重KG
二
通 DFS2012-DN15 1/2″ 100 54 11 0.37
DFS2012-DN20 3/4″ 104 62 20 0.46
DFS2012-DN25 1″ 107 65 60 0.58
DFS2012-DN32 1-1/4″ 114 75 80 0.78
DFS2012-DN40 1-1/2″ 120 95 110 0.85
三通 DFS2012-DN20 3/4″ 105 70 56 20 0.57
DFS2012-DN25 1″ 110 83 63 60 0.74
