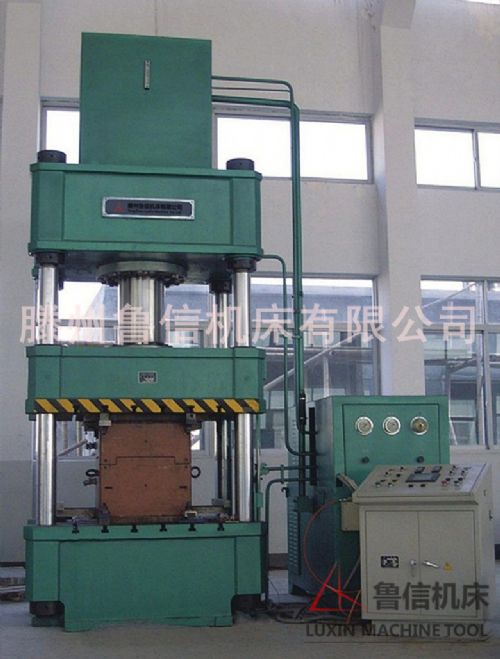

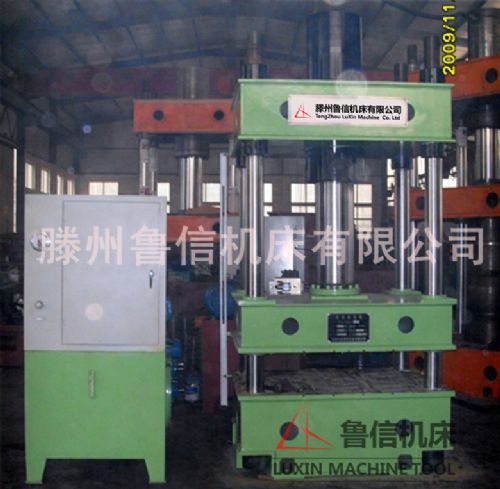

本机器为立式结构四柱
液压机，液压机由机身、主缸、顶出缸，行程限位装置等通过管路及电气系统组成整体机械。
1、机身
主
油缸由缸体、活塞头、活塞杆、导套及
密封圈等零件组成，缸体系锻钢制成，油缸靠下部
法兰盘和上部锁紧
螺母紧固于上横梁内，活塞杆下端通过连接螺母及
螺栓与活动横梁连接，当主缸上腔或下腔进油时，带活动横梁下行或回程。
3、行程限位装置：
行程限位装置由导向板、支架及光感开关等件组成。调节不同光感开关高度位置，即可改变活动横梁上、下端的停止位置。调好后，应将光感开关
锁紧螺母锁紧。在压制成型中，光感开关只能作下端极限位装置的控制（起保护作用）不能压制行程的控制。
4、管路系统：
本机管路系统包括油箱、泵、阀及管路等，是机器的动力部分。
活动纵梁的滑动部分设有加油孔，定时加油，以便润滑运动部位，动梁下平面和下横梁上平面开有t型槽，供安装模具用。
电动带动高压油浆输入压力油，通过
溢流阀、背压阀、电液动
换向阀、
压力表、管路等输入油缸，带动活动横梁上下往复活动。
本
压力机由半自动
电机控制。
