1、 适用产品种类

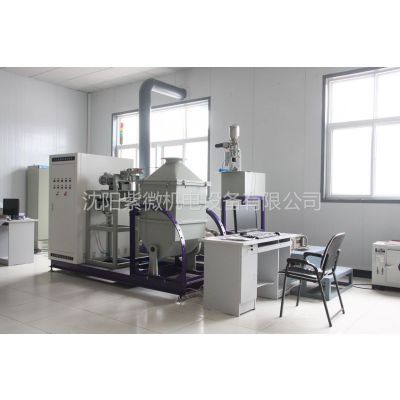

本试验装置适用于干、板式空气
滤清器总成试验。
2、 性能指标
满足QC/T 32-2006《汽车用空气滤清器试验方法》中要求精度。
（1） 空气流量的范围及准确度
① 空气流量范围：
0.1～15m3/min（标准大气状况下），
② 空气流量的测量准确度： ±0.5％
③ 空气流量的测量方法：用临界流文丘利
喷嘴测量空气流量空气流量的测量采用准确度及稳定性极高的临界流文丘利喷嘴。系统通过流量比为倍数关系（1，2，4，8，……）的数个音速喷嘴的自动组合及压力
调节阀自动的压力调节来实现空气流量的设定及连续可调。
④ 喷嘴前腔滞止压力测量范围：0～110kPa
绝压
变送器的准确度：±0.25％
⑤ 喷嘴前腔滞止温度测量范围：0～100℃
温度
传感器的准确度： A 级
（2） 给 粉 机
① 给 粉 量：1～50g/min
② 给粉斗单次*大载粉量：1000g
③ 准 确 度：每5分钟加灰量的变化不超过其平均加灰量的5％
（3） 进气阻力的测定：
① 测量范围：0～40kPa
② 准 确 度：±0.1％
③ 进气阻力的记录由计算机自动进行数据采样，由CRT显示，并能绘制进气阻力曲线试验项目
（1）进气阻力测试
（2）固定空气流量原始滤清效率试验
（3）固定空气流量全寿命滤清效率试验
（4）变空气流量的滤清效率试验
（5）储灰能力试验
（6）复原性试验
（7）密封性试验（人工检查）
控制功能
（1）自动选择音速喷嘴的组合，达到规定的空气流量数值。
（2）自动调节喷嘴前压，使之达到并稳定在要求的压力范围，以保证设定的空气流量及其准确度。
（3）试验前按要求调试好给粉量，试验开始和结束时能自动给粉和自动停止给粉。
（4）当出现以下情况时，红色
报警灯将闪烁报警，蜂鸣器发出报警音响，同时相应的指示灯闪烁并自动停止正在进行的试验：
① 压缩空气压力低于设定压力时。
② 绝对滤上下压差（阻力）大于900Pa时（全寿命滤清效率试验时，发生此报警时，试验可继续进行）。
③ 按紧急停止按钮时。发生紧急情况，可立即按紧急停止按钮，停止试验。
（5）试验中根据需要可随时按“停止”按钮，停止试验。
（6）调节阀可手动调整开度并有仪表显示。
