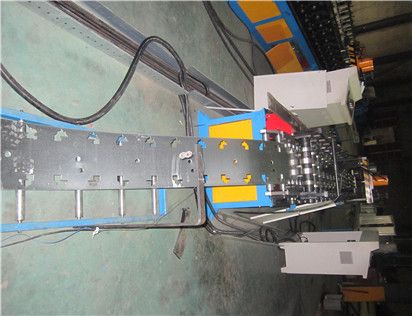

防火阀成型生产线
成型工艺
放料——伺服送料——冲缺口及切断 ——成型——收料
一、 流程简图
二、
三、 设备组成部件
设备主要由自动放料机、送料系统、冲缺口及切断、送料、成型主机、收料台、电器
控制柜等部件组成。
四、 设备主要部件的技术参数：
技术参数
序号 项目 单位 参数 备注
1 适用原材料 类型 低碳钢、
镀锌板等
板材强度 Map ≥350
板材厚度 mm 0.8~1.5
2 生产规格 mm 见图
3 生产速度 m/min 6~8
4 辊轮材料 GCr15淬火处理
5 驱动方式
齿轮箱
6
电机总功率 kw 约34
7 电控系统
PLC变频控制
8 外形尺寸（长X宽X高） m 28X4X3.9
五、
1、 自动放料机
a、 负载能力：2吨
b、 处理卷料的内孔直径：490 - 510mm
c、 外径：≤1200mm
2、 伺服送料及冲缺角部分
a、
伺服电机：采用三菱伺服电机，电机功率：1.0kw
b、 冲缺模架为四导柱式
c、 冲模缺角模具材质： Cr12 。 淬火处理。
3、 传送料台：动力为0.37kw
4、 成型主机部分
a、 成型机架：12道次
b、 成型模具材质：GCr15，淬火处理，硬度为HRC56-62o
c、 电机：7.5kw
变频电机。
5、 电器控制：
电器控制：PLC
