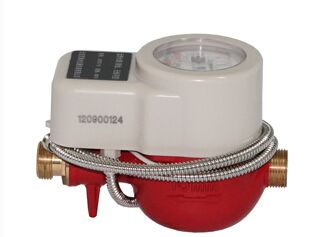

远传阀控光电直读冷、热
水表JYYSC 15-25
一、 概述
采用智能带阀控的水表作为基表,在水表计数器盒中嵌入光电子器件和单片机、通讯模块、控制电路。表内无
电池。光电子器件插入在字轮的两侧,自轮上开有电子码的识别孔。每个字轮上有5对光电子器件阅读字轮对字轮上的电子码进行阅读,单片机对读取的电子码进行解析,转换为数据。
远传阀控光电直读水表产品符合GB/T778.1《封闭满
管道中水流量的测量 饮用冷水水表和热水水表 第1部分:规范》、CJ/T188《户用计量仪表数据传输技术条件》 、CJ/T224《电子
远传水表》等标准。
二、 主要技术参数
1. 数据传输设备工作电压:DC36V
2. 数据传输设备工作电流:I≤2A
3. 总线供电电压:DC U 12V
4. 光电工作电压:DC U≤5.5V
5. 光电工作电流:I≤11mA
6. 阀门工作电压:DC U≤5.5V
7. 阀门工作电流:I≤100mA (PN≤0.6MPa)
8. 数据传输速率:2400bps
9. 平均无故障工作时间(MBTF)大于2.63X104h。
三、 远传阀控光电直读水表特点:
1. 实现预付费。按天读表、计量、收费。
2. 表内无电池,
电源故障率为0。
3. 适应恶劣环境,只要不长期浸泡在水中,远传阀控光电直读水表运行不会受到影响。
4. 表内预存水费不足时,可以采用一种方式通知用户前来缴费充值。
5. 户表预付费为0,阀门自动关闭。收费系统与抄表控制系统实现智能化管理,户表金额大于0,阀门自动开启。
6. 远传阀控光电直读水表的寿命只要计量精度准确大于10年。
7. 直接读取字轮数据,与传统的脉冲表相比,它可将读数误差降低至零;
8. 采用低功耗设计,只有读数和阀门开关时才需供电;
9. 采用先进的数据编码及校验技术,通讯可靠性高;
10. 采用旋翼式计量结构,计量精度高、抄表方便、外型美观;
11.  流量性能符合GB/T 778.1~3-2007标准,准确度等级:2级;
12. 兼容多种通信规约;DL/T645、CJ/T188和内部协议;
13. 满足EMC、ESD、EMI等电子产品电磁兼容方面的设计要求,达到行业*水平;
14. 与上位机系统相结合,建立远程自动抄表管理系统,真正实现抄表、监控自动化。
四、 组网抄表
1. 组网配置:独立IP地址服务器、计算机主机服务器、抄表系统、数据传输设备、终端表具、数据线等。
2. 组网以M-BUS链路将表全部连接到数据传输设备,后借助GPRS平台无线上网。登陆独立IP地址的计算机主机服务器。进行数据传输。
3. 数据传输设备可连接*多256只户用仪表。建议*连接200只户表以内,传输速度可加快。数据传输设备需要220V市电支持与移动3G上网卡支持。
4. 实现预付费时,按天计量、收费,即每天定时抄表、计量、收费。
5. 抄表系统预留与原有收费系统连接的端口。只要建立连接,所有抄表的数据直接进入收费系统内进行保存。
6. 本系统*大的特点是:任何一只表出现故障不会影响总线其它表具抄表、读数、传输。在表具单片机及模块电路上我们采取了特殊的电路处理措施。
7. 本设备配置在小区网络布置到位以后,数据传输设备增加网络配置可以升级为有线网络集中抄表。
