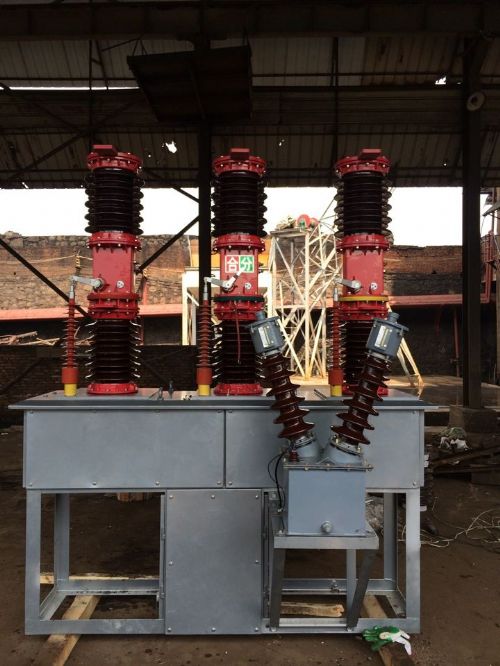

ZW32-12/630A带接地预付费真空
断路器河南（以下简称断路器）为额定电压12KV，三相交流50HZ的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于
变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。
☆引用标准
1、海拔高度不超过2000米；
2、周围空气温度：-45℃~+65℃；日温差：日变化25℃；
3、风速不大于35m/s；
4、无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。
☆使用环境条件
断路器符合《GB/T11022高压开关及其控制设备标准的公用技术条件》、《GB1984-89交流断路器》《GB1985-89交流高压
隔离开关盒接地开关》和DL404、IEC56等标准的有关要求。
☆结构特点
1、该断路器由三相支柱、机构箱组成，结构简单明了，三相支柱及电流
互感器采用户外环氧树固体或
硅橡胶绝缘，具有耐高低温、耐紫外线、耐老化等优点；采用小型化
弹簧操动机构，分合闸能耗低、机构传动输出采用主轴滑动方式，无扭力耗损，分合传动件少，可靠性高；
电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。
2、装有真空来弧室的高压
真空断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻(<100kg)和使用寿命长等特点。
3、断路器采用全封闭结构，密封性能好，有防潮、放凝露性能，适应于高温潮湿地区使用。
4、操作机构新颖、简单、动作可靠、体积小、机械寿命可达1万次。
6、断路器的安装方式可采用单杆或双杆座装方式。
☆主要技术参数
序号 项目 单位 数值
1 额定电压 KV 12
2 额定频率 HZ 50
3 额定电流 A 400/630
4 额定短路开断电流 KA 16/20
5 额定峰值耐受电流 KA 40/50
6 额定短时耐受电流(4s) KA 16/20
7 额定短路关合电流(峰值) KA 40/50
8 机械寿命 次 10000
9 额定电流开断次数 次 10000
10 额定短路开断电流开断次数 次 30
11 1min工频耐压(湿)(干)相间、对地/断口 KV 34/42/49
12 雷电冲击耐受电压(峰值)相对、对地/断口 KV 75/85
13 二次回路1min工频耐压 KV 2
