一、产品概述

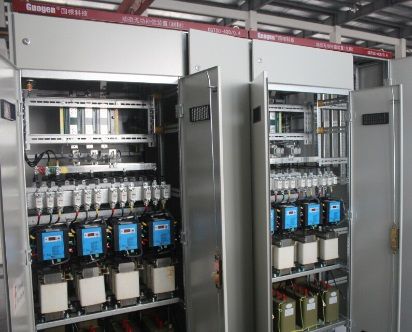

GGTSC系列动态
无功补偿装置是以高速微处理芯片为核心，采用交流采样技术，取样物理量为无功功率，*背光
液晶显示器，实时显示电网参数及预置参数等功能于一体的新型配电测控设备，适用于交流0. 4kV、50Hz低压配电系统的无功补偿控制。
◆ 全数字化设计，交流采样，人机界面采用大屏幕LCD中文液晶显示
◆ 以人为本的设计理念，模块化组装，外观时尚设计
◆ 可实时显示Ll、L2、L3各相功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率、 电流总谐波畸变率、频率、
电容输出显示及投切状态报警等信息
◆ 设置参数中文提示，数字输入
◆ 容控制方式支持三相补偿、分相补偿、综合补偿方案，可通过菜单操作进行设置控制方案
◆
电容器投切控制可以选择模糊控制和滤波控制两种方式
◆ 具有手动补偿／自动补偿两种工作方式
◆ 取样物理量为无功功率，具有谐波测量及保护功能
◆ 控制器具有RS-485，Modbus-RTU标准现场总线通讯接口，方便接入智能
开关柜系统
二、型号、规格含义
三、动态无功补偿控制器技术参数
环境条件
海拔高度：≤2500m
工作温度：－20℃～+70℃
存储温度：－25℃～+70℃
周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀。
工作
电源范围： 220VAC 50HZ
重量：0.75Kg
测量方式：交流采样
测量电压：三相四线
测量电流：0～5A或0～1A
测量功率因数：滞后0.200～超前0.200
测量谐波：数字方式显示
输入/出信号
无功补偿输出：DC12V 30mA/支路
报警输出： 250V 5A 无源
继电器干接点
通讯接口数据：
通讯口1 ：RS－232
波特率：1200、2400、4800、9600、38400
通讯口2 ：RS-485
波特率：1200、2400、4800、9600、38400
测量精度
电压：±0.5％ 功率：±1.0％
电流：±0.5％ 频率：±0.1％
功率因数：±1.0％
以上数据是根据预热10分钟后，以及1年内校准所得。
设置数据
过压门限U1：400V～480V (出厂默认值为420V)
欠压门限U2：200V～350V (出厂默认值为320V)
谐波电压门限：0％～100％
谐波电流门限： 0％～100％
电流
互感器CT：1～1200
投入延时：0.02秒～600秒
切除延时：0.02秒～600秒
再投延时：1秒～600秒
目标COS：设置范围为0.80～1.00（默认0.90）
投入门限：0.5～1.2
切除门限：0.5～1.2
四、可控硅开关技术参数
◆ 额定工作电压：380V×±15％（角接）220V±15％（分相）
◆ 工作频率：50Hz±5％
◆ 控制容量：≤60kvar
◆ 控制端电压：DC 6V～12V
◆ 动作响应时间：≤20mS
◆ 使用寿命：>100万次
产品特点
◆ 该产品分为三相、单相两种
◆ 由双向可控硅、电子触发电路和控制电路等组成
◆ 电压过零触发，投入时无涌流，电流过零分断，断开时不产生高压，无触点无火化，无震荡无谐波干扰，使用寿命长
◆ 安装简单，维护方便，响应速度快，具有缺相保护
◆ 使用环境条件
海拔高度：不超过2000米
环境温度：-20℃~+80℃
相对湿度：不超过80％
安装环境：安装在无强烈震动，元大量导电尘埃、无化学腐蚀等无严重污染的场所
五、外形结构
六、电气原理图
七、工作原理
采样环节将系统电压和电流信号送入智能无功控制器，控制器提取系统的无功分量Q，经过A/D转换、比较和运算后，由控制器发出控制指令，使可控硅开关执行投、切操作，将
电力电容器组投入或切除。采用可控硅作为投切开关，具有速度快、无噪音、无涌流、无过电压等优点。同时该产品当系统电压与电容器电压相等时投入电容器组不需要电容器放电即可再次投入，使电容器组可频繁使用。
