一、概述
10KV架空配电线路T接支线路或末端用户内部发作毛病时，因其进线开关保护动作时限与
变电站出线开关保护时限配合无法合理整守时，将会造成变电站出线开关跳闸。如果毛病性质是**性的，变电站重合将不成功，则一个中压用户界内的部分事端将使整条10KV配电线路停电。 如若在T接处或用户端（责任分界点）设备一台用户分界开关（俗称看门狗），经过判别确认用户界内发作毛病（过流、短路、单相接地等毛病），自动将毛病隔离，则可以确保非毛病区用户正常用电。

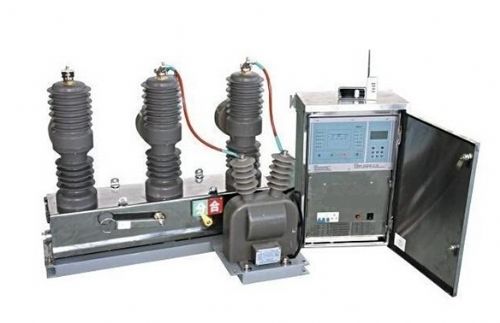

它首要由ZW20A-12型户外柱上真空
断路器本体和FDR-02毛病检测控制器以及外置电压
互感器三大部分组成，三者经过航空插座及户外密封
控制电缆进行电气衔接。具有毛病检测功用、保护控制功用和通讯功用，能可靠判别、检测界内与界外的毫安级零序电流及相间短路毛病电流，完成自动切除单相接地毛病和相间短路毛病。
为额外电压为12KV，三相交流50Hz的户外配电设备。它采用真空灭弧和SF6气体作为绝缘介质，箱体采用了引进日本东芝公司VSP5的气体密封、防爆、绝缘结构技能，进出线套管也进行了密封功能改善，全体密封功能优秀，内部充入的SF6气体不泄漏，不受外界环境影响；其
弹簧操作机构进行了小型化设计和可靠性、稳定性优化，采用直动
链条主传动和多级脱扣系统，动作可靠性和稳定性比国内传统的弹簧操作机构提高了好几倍；主回路的轴与套之间的接触采用了内收外张式表链结构，主回路的接触电阻小，温升低。
是一种免维护产品，是户外高压真空分界断路器中的精品，是本公司综合国内外柱上开关的优缺点，自行研制出来的新产品。
本产品首要契合以下国家规范：
开关部分： GB1984
《高压交流断路器》 GB/T11022-1999
《高压开关设备控制和设备规范的一起技能条件》 控制终端部分： GB/T726-2000 《
继电器及设备根本实验办法》 GB/T17626-1998
《电磁兼容实验和测量技能 电疾速瞬变脉冲群搞扰度实验》
二、运用环境条件
1、 周围空气温度：-40℃~+40℃；日温差：日温变化不大于25℃； 依据SF6气体物质性质，当环境温度在-40℃时，如箱体内部气压为0.05Mpa，此时SF6仍为气态，保证产品正常工作。（当环境温度-40℃，表压为0.05Mpa时，SF6液化点为-55℃；零表压，SF6液化点不会超越-60℃）。
2、 风速不大于35m/s；
3、 无易燃、爆炸危险、激烈化学腐蚀物（如各种酸、碱或浓烟等）和剧烈振动的场所。
4、 海拔：≯1000m；
5、 掩盖厚度：10mm；
6、 空气污秽程度：IV级；
7、 地震烈度：≯8度；
8、 电网中性点接地方法：中性点不接地、中性点经
消弧线圈接地、中性点经低电阻接地。
四、首要技能参数
4.1断路器的额外参数见表1
序 号 项 目 单 位 数 值
1 额外电压 KV 12
2 额外频率 Hz 50
3 额外电流 A 630
4 额外短路开断电流 KA 20
5 额外峰值耐受电流（峰值） KA 50
6 额外短时耐受电流（4S） KA 20
7 额外短路关合电流（峰值） KA 50
8 机械寿命次数 次 10000
9 额外短时开断电流开断次数 次 30
10 工频耐压（1min）：干试（相间、对地/断口） KV 42/48
11 雷电冲击耐受电压（峰值）相间、相对/断口 KV 75/85
12 额外操作顺序 KV 分-0.3s-合分-180s-合分
13 额外操作电压辅助回路额外电压 Kg 220
