设备风量： 400-10000m3/h
安装方式：
吊顶式安装
落地式安装
产品特点：

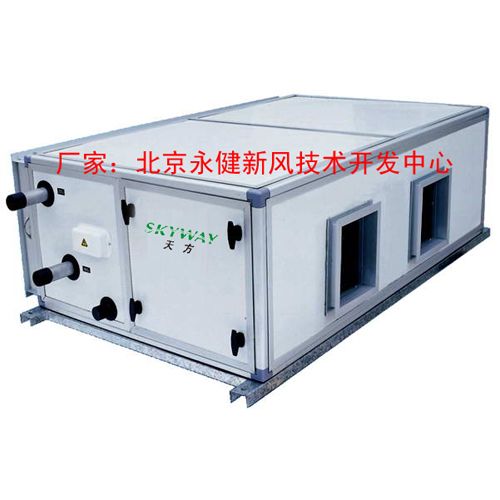

专门为机房设计制造的水源模式的新风处理机；
它具有组合空气过滤段，以及
氟利昂温度预处理系统等新风处理机具有的标准功能，但采用
水源热泵换热形式，并区分多种水环路、地下环路、地下水等水源工况，可选择采用R410A、R22等冷媒形式，或者选择套管、板换等
换热器形式；
该系列机组运行不再受室外温度影响，同时能够实现更高的换热效率，运行更加节能高效。解决北方冬季的低温制热效率低问题;
与K系列相比更加节能;
安装更加简便;
适用环保冷媒;
产生冷量更大;
产品参数表：AG22地下环路
技术参数 单位 SA-04D-G SA-08D-G SA-15D-G SA-25D-G SA-35D-G SA-50D-G SA-75D-G SA-100D-G
水源形式 地下环路工况：进水25℃，出水30℃，无热泵制热；
冷媒： R22
新风量 m3/h 400 800 1500 2500 3500 5000 7500 10000
机外余压1 Pa 80 150 200 220 250 250 300 350
新风净化方式 G4+F7+H10 G4+F7+H10 G4+F7+H10 G4+F7+H10 G4+F7+H10 G4+F7+H10 G4+F7+H10 G4+F7+H10
噪音3 db(a) ≤45 ≤49 ≤55 ≤61 ≤64 ≤64 ≤67 ≤69
制冷量2 kw 5.1 7.0 8.7 14.3 22.7 34.9 50.7 76.1
外形尺寸(L*W*H) mm 760*990*501 830*1320*540 830*1320*540 940*1510*600 1150*1310*1528 1150*1310*1528 1210*1730*1273 1210*2320*1350
风口尺寸 进口 mm 480*280 480*280 990*380 960*480 1260*480 1260*720 1650*530 2200*720
出口 mm 232*210 256*255 230*210 300*150 450*300 485*350 960*350 1660*300
安装重量 kg 98 132 154 195 345 392 436 810
用电要求 220-50-1 220-50-1 380-50-3 380-50-3 380-50-3 380-50-3 380-50-3 380-50-3
额定输入功率 制冷2 kw 0.8 1.4 1.7 2.7 5.3 7.5 11.5 16.7
额定输入电流 制冷2 A 4.0 6.0 7.4 5.3 10.9 14.8 22.2 33.4
水流量 m3/h 0.9 1.4 1.8 3.2 5 7.2 10 15
水压降 kpa 22 42 67 54 30 38 43 45
水管径 英寸 3/4内螺纹 1内螺纹 1.5内螺纹 2内螺纹
冷凝水外径 英寸 1
说明 1.按照GB/T 19409-2003国家标准的地下环路工况进行标定；
2.制冷量根据进风温度35℃db,26℃wb标定。输入功率中包含
风机功率，不含
水泵功率。
3.噪声在 背景噪声24dB(A)消声室内，按额度风量开机运行，距离机组1m处测得。
产品命名规则：
S-A -50 D-H
源水类型：H水环工况;G地下环路工况；W地下水工况；
机组形式：D：0度出风，吊顶/落地安装；
总处理风量，以处理风量/100的数值取整；
冷媒形式：A：R22 B:R410A；
水源热泵系列的总代号；
更多安装形式参数，请致电我公司。
