由蝶形高灵敏双金属元件，动触头，静触片，固定底板，外壳和耐温导线等组成。工作时双金属元件处于自由状态，动触头与静触片闭合，电路导通。当使用电器因故发热，温度上升到该产品额定动作温度值时，双金属元件受热产生内应力而迅速动作，推开动触头，使触电断开，切断
电源，电器停止工作，从而起到热保护作用。当保护电器的温度下降到高产品的额定复位温度值时，双金属元件恢复到初始状态动触点闭合，电器恢复工作。该产品具有电阻小，感温快，温度迅速，安全可靠，体积小等优点。
应用范围：
洗衣机
电机，空调风扇电机，干衣机电机，
变压器，镇流器，
电动工具，汽车
直流电机，
微波炉电机，抽
油烟机电机，
电磁炉，电子组件，电热电器等。
产品结构图：
PBT外壳 (塑壳） 长20mm 宽8mm 厚4.2mm
金属加强外壳 （铁壳） 长20mm 宽7.4mm 厚3.8mm
触点容量：
在下列条件下可动作2000次以上
电压 24V-DC 115V-AC 250V-AC
电流 10A 10A 6A
此

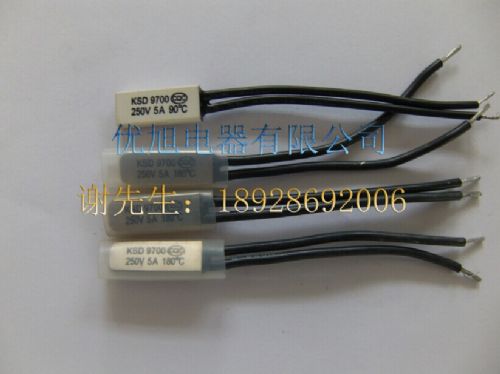

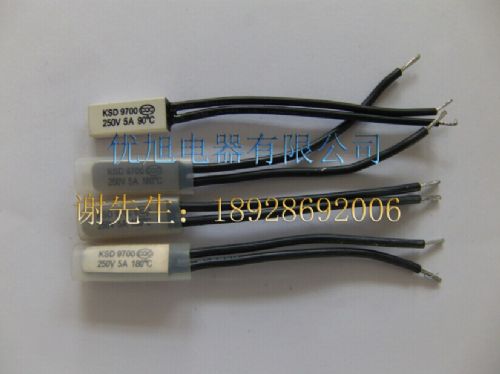

温控器是9700系列温控器,根据使用条件的不同有塑封，陶瓷封和金属封等不同的封装形式。
