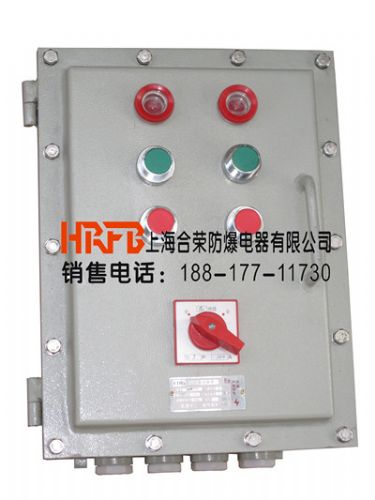

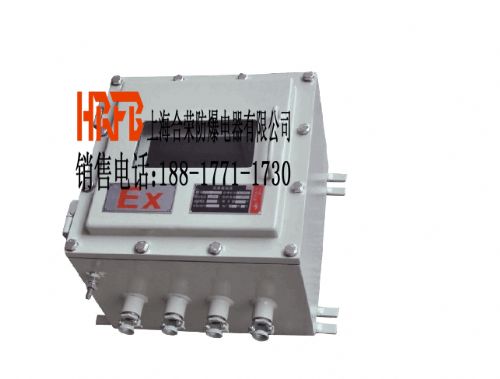

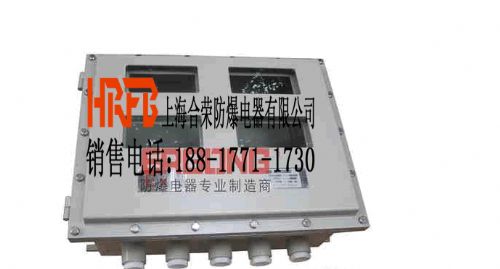

BSG-T系列
不锈钢防爆
配电柜一．主要参数
回路数 额定电压（V） 总开关电流（A） 支路电流（A） 防爆标志 防护等级 防腐等级
2、3、4、6、8 380 ≤400 ≤160 Exde II BT6
* Exde II CT6 IP54
* IP55 WF1
二．产品结构说明
规格 内装元件 结构类型 备注
支路电流小于63A 小型
断路器交流
接触器，万能
转换开关，热
继电器。 采用模块式结构，实现多回路自由组合。 进线线口数量及规格根据用户要求制定
支路电流大于63A
塑壳断路器，
交流接触器，万能转 换开关，热继电器。 采用大壳体组合
三．主要特点
1.本产品外壳采用不锈钢
钢板焊接成型，配不锈钢外露
紧固件，产品外形美观。
2.防爆动力（电磁起动）
配电箱采用复合型，模块结构，各回路可根据需要自由组装，一般开关箱采用隔爆型结构，母线箱出线箱采用增安型结构.
3.内装元件可根据用户要求配置，可在箱面或远程操作，也可两地操作，具有分断、过载、失压保护和短路自动切断功能。 可根据客户要求特制，如加装
电涌保护器、
电流表、
电压表等，外可配
挂锁金属手柄。
4.适用于控制多台电动机，各个支路均配断路器保护，还可为照明或仪表配出
电源。
5.
钢管或电缆布线均可.
6.符合GB3836-2000,IEC60079标准要求
四．工作条件
1. 海拔不超过2000m；
2.周围空气温度不高于+40℃，不低于-5℃,24小时内平均值不超过+35℃；
3. 周围空气相对湿度不超过95％（+25℃）；
4.在无破坏绝缘的气体或蒸气的环境中；
5.污染等级：3级；
6.安装类别：II、III类；
7.用于户外的配电箱，太阳*大辐射1120W/㎡，降雨强度6mm/min
8.无显著摇动和剧烈的冲击振动的地方；
