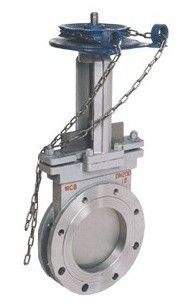

PZ73手动对夹式刀型闸阀

  • 价格:580元/台
  • 产地:上海
  • 品牌:乔邑
  • 型号:PZ73
  • 规格:DN50-1200
  • 联系:王先生 021-31263567 13817273199
              联系我时请告知是在建材采购网看到的
  • 公司:上海乔邑阀门制造有限公司
  • 产品介绍
    采用刀型闸板,具有良好的剪切作用,*适宜于浆料、粉粒料、纤维等难以控制的流体,广泛应用于造纸、石化、矿山、排水、食品等行业。具有多种阀座可供选择,并且可依据现场控制需求,配备电动或气动执行器,实现阀门的自动化操作。刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。


    性能规范:

    公称压力(MPa) 壳体试验(MPa) 密封试验(MPa) 工作温度 适用介质
    1.0
    1.6 1.5
    2.4 1.1
    1.8 ≤100℃
    ≤425℃ 纸浆、污水、煤浆、灰、渣水混和物
    零部件材质:

       体、盖 闸板 阀杆 密封面
    不锈钢、碳钢 不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金
    连接尺寸:(mm) PZ73H、PZ73X、PZ73Y、PZ73F

    MPa DN L D D1 D2 H N-M D0 W(Kg)
    1.0 50 43 160 125 100 285 4-M16 180 8
    65 46 180 145 120 298 4-M16 180 10
    80 46 195 160 135 315 4-M16 220 12
    100 52 215 180 155 365 8-M16 220 14
    125 56 245 210 185 400 8-M16 230 22
    150 56 280 240 210 475 8-M20 280 29
    200 60 335 295 265 540 8-M20 360 38
    250 68 390 350 320 630 12-M20 360 66
    300 78 440 400 368 780 12-M20 400 100
    350 78 500 460 428 885 16-M20 400 119
    400 102 565 515 482 990 16-M22 400 195
    450 114 615 565 532 1100 20-M22 530 285
    500 127 670 620 585 1200 20-M22 530 389
    600 154 780 725 685 1450 20-M27 600 529
    700 165 895 840 800 1700 24-M27 600 790
    800 190 1010 950 898 2000 24-M30 680 850
    900 203 1110 1050 1005 2300 28-M30 680 900
    1000 216 1220 1160 1115 2500 28-M30 700 1050
    1200 254 1450 1380 1325 2800 32-M36 800 1300
    1.6 50 43 160 125 99 285 4-M16 180 8.5
    65 46 185 145 120 295 4-M16 180 10.7
    80 46 200 160 135 315 8-M16 220 13
    100 52 220 180 155 365 8-M16 220 15
    125 56 250 210 185 400 8-M16 230 23.5
    150 56 285 240 210 475 8-M20 280 31
    200 60 340 295 265 540 12-M20 360 40.7
    250 68 405 355 310 630 12-M22 360 70
    300 78 460 410 375 780 12-M22 400 107
    350 78 520 470 435 885 16-M22 400 129
    400 102 580 525 485 990 16-M27 400 215
    450 114 640 585 545 1100 20-M27 530 305
    500 127 715 650 609 1200 20-M30 530 410
    600 154 840 770 720 1450 20-M36 600 550
    700 165 910 840 788 1700 24-M36 600 820
    800 190 1025 950 898 2000 24-M36 680 950
    900 203 1125 1050 998 2300 28-M36 680 1020
    1000 216 1255 1170 1110 2500 28-M42 700 1120
    1200 254 1485 1390 1325 2800 32-M48 800 1480
    上海乔邑阀门为您提供专业的【PZ73手动对夹刀形闸阀】解决方案,如有任何疑问,我们将尽心尽力为您解答!本文中所有文字、数据、图片均只适用于参考,若需要了解更多的性能参数、结构尺寸、价格等详情,请与我们联系!
