由储存瓶组、储存瓶组架、液流
单向阀、集流管、选择阀、
三通、
异径三通、
弯头、异径弯头、
法兰、
安全阀、压力信号发送器、管网、
喷嘴、药剂、
火灾探测器、气体灭火控制器、声光报器、警铃、放气指示灯、紧急启动/停止按扭等组成。自动、手动、机械应急手动和紧急启动/停止四种控制方式。
特性
1、灭火效率高；
2、洁净环保 具有良好的清洁性 ，在大气中完全汽化不留残渣；
3、经济实惠；
4、良好的电气绝缘性；
5、适用于有人工作的场所，对人体基本无害
区域

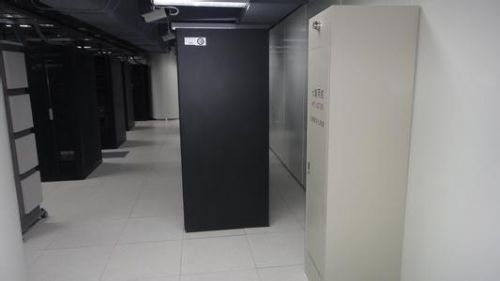

常见的防护区有：电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重的工业设备、图书馆、博物馆及艺术管、
洁净室、消声室、应急电力设施、易燃液体存储区等，也可用于生产作业火灾危险场所，像喷漆生产线、电器老化间、轧制机、
印刷机、油开关、油浸
变压器、浸渍槽、熔化槽、大型发
电机、
烘干设备、水泥生产流程中的煤粉仓，以及船舶机舱、货舱等，经常有人工作而需要设置气体保护的区域或场所。
要求：
1、 防护区的*低环境温度不应低于0℃.
2、 防护区维护结构及门窗的耐火极限均不低于0.5h；吊顶的耐火极限不应低于0.25h。
3、 防护区维护结构承受内压的允许压强，不宜低于1.2kpa。
4、 防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通
风机和通
风管道中的
防火阀，在喷放
七氟丙烷前，应做到关闭。
性能参数：
装置设计工作压力
2.5Mpa
装置*大工作压力（50℃）
4.2Mpa
灭火剂储存容器充装压力（20℃）
2.5Mpa
灭火剂储存容器容积
70L，90L,120L
喷射时间
≤8s
*大喷射时间
10s
装置工作
电源AC220V 50Hz，DC24V
气体储存环境温度
0℃～50℃
启动气体
氮气（N2)
启动气体充装压力（20℃）
6Mpa
产品型号
灭火剂*大充装量（kg）
单机*大保护容积（m3)
外形尺寸长×宽×高（mm)
GQQ70/2.5
70
110
560×650×1980
GQQ70×2/2.5
2×70
220
900×650×1980
GQQ90/2.5
90
142
560×650×1980
GQQ90×2/2.5
2×90
284
900×650×1980
GQQ120/2.5
120
189
560×650×1980
GQQ120×2/2.5
2×120
378
900×650×1980
注：1、本公司也可根据用户的要求度身订做，为用户提供多瓶组合的柜式装置。
2、当几台柜式装置联用时，只需要一套报警灭火控制器
