前言

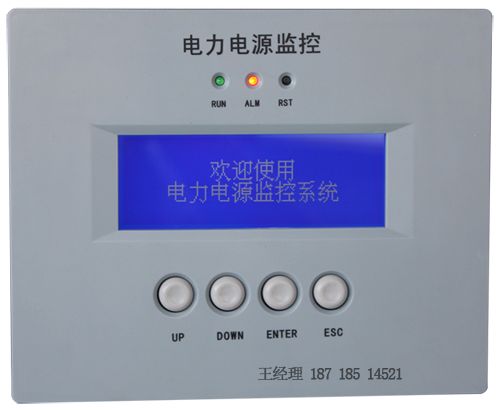

液晶
监控系统是为满足用户常规
直流屏系统而设计的一款中型监控，其主要适用于38Ah -- 200Ah单电单充系统，
电池巡检和绝缘检测是通过扩展方式实现，通过RS485接口与该监控器联机，可实现120节电池巡检和60路支路绝缘监察，实现16路支路开关跳闸故障检测。该监控器的特点是集中一体式加扩展单元的组合结构，性价比高，接线简单，安装方便。
产品特点
安装方便，使用简单，性价比高；
同时具备RS485\RS232接口，支持多种通信规约，全面实现“四遥”功能；
通过液晶显示屏，实现人机界面可视化操作，全中文菜单，操作简单方便，易于上手；
完善的告警处理及记录功能，可通过当前故障和历史故障查询系统故障记录；
可根据用户要求，开关量输入可选择辅助触点或电压信号接入；
根据系统不同要求，可通过RS485总线扩展电池巡检和绝缘检测单元；
可与艾默生等各个厂家模块配套使用。
功能介绍
智能型电池充电管理功能，响应时间快，限流值稳定，延长电池使用寿命；
完善的远程通信功能，通过RS232/RS485接口实现“四遥”功能，实现无人值守；
完善的告警处理及记录功能，当系统异常时，监控自动产生声光告警，同时屏幕上的“故障”二字闪烁，故障输出节点动作；用户可通过当前故障和历史故障查询系统故障记录；
可现场（或远端）设定系统运行参数，上下告警限，手动均浮充转换，模块开关机控制；
监测各直流馈电输出的电压、电流，各馈电输出开关状态、
熔断器状态、绝缘状态和
防雷器状态，当发生异常情况时发出声光报警；
三相交流电压检测，过压、欠压、缺相、停电告警，全自动双路交流前换功能；
可检测13路支路馈线开关状态或跳闸告警；
可根据用户需求通过RS485接口扩展*多24路电池巡检（配1台电池巡检单元）；
可根据用户需求通过RS485接口扩展支路绝缘监测单元，*多30路；
现硅链自动调压控制功能（默认为五级硅链）。
选型说明
本监控系统适用于7Ah至200Ah、一组充
电机、一组电池、母线不分段的电力操作
电源系统。
每套系统需配2个霍尔电流
传感器（±12V供电），用户自行购买，变比可自由选择，并在系统设置中设定相应变比。
若需选配电池
巡检仪和绝缘检测仪，需特殊说明，否则按未配置处理。
每套系统出厂时配置1个
温度传感器和2个安装用型固定片。
工作原理
以微处理器为核心，采集各路模拟信号、数字信号进行数据处理，并做出告警信息，远传到后台，同时进行电池均浮充管理。原理框图如下：
电池充电管理 系统监控根据设置的充电参数，自动完成电池充电程序：
正常充电程序（恒流恒压过程） 在浮充状态下当电池充电电流达到0.033C10A时转均充，在20分钟内如果电池电流降到转换电流以下，则立即转浮充，否则继续均充，用0.1C10A恒流充电，电压达到整定值（2.30–2.40）V×n（n为单体电池节数）时，微机控制充电装置自动转为恒压充电，当充电电流逐渐减小，达到0.02CA时，微机开始计时，3小时（可设置）后，微机控制充电装置自动转为浮充电状态运行，电压为（2.23-2.28）V×n。
长期浮充充电程序： 正常运行浮充状态下每隔1-3个月（可设置）,微机控制充电装置自动转入恒流充电状态运行，按阀控式密封铅酸
蓄电池正常充电程序进行充电。
交流电源恢复程序： 交流上电时，系统自动进入均充状态，在20分钟内如果电池电流降到转换电流以下，则立即转浮充，否则继续均充，按上述1）执行充电过程。
电池温度补偿：
阀控式密封
铅酸蓄电池在不同的温度下必须对蓄电池充电电压做相应的调整才能保障电池处于*佳状态，电池管理系统可以监测电池温度；用户可根据电池厂家提供的参数，选择使用电池温度补偿功能，选择此功能后系统监测电池温度，自动调整电池充电电压，使电池工作在*佳状态。
