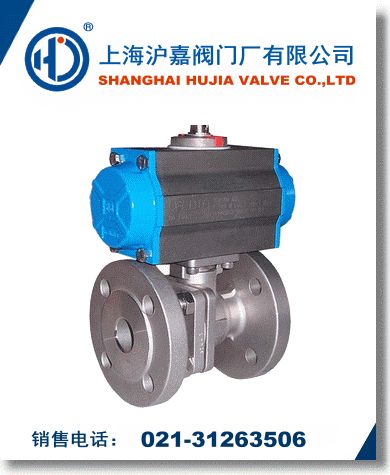

名称： 气动
球阀型号： Q641F
口径： DN15-DN300
压力： 1.6MPa≈16.0MPa
材质： 铸铁、铸钢、
不锈钢认证： ISO9001:2000
采用新型系列GT型气动
执行器，有双作用式和单作用式（
弹簧复位），
齿轮齿条传动，安全可靠；大口径阀门采用系列AW型
气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、
气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节
螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
气动球阀附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控
电磁阀、双电控电磁阀、
限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤
减压阀、气源处理三联件。
手动机构：HVSD手操机构
执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、
法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
