产品说明

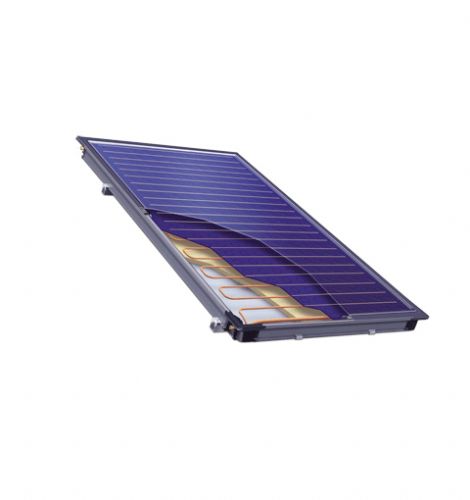

博世新一代集热器，铝合金边框，竖琴流道设计，高选择性涂层 ，瞬时效率截距80@@， 通过solarkeymark 认证、CE一致性认证以及中国环境标志产品认证。
- 超薄设计，紧跟时代潮流，极高性价比
-

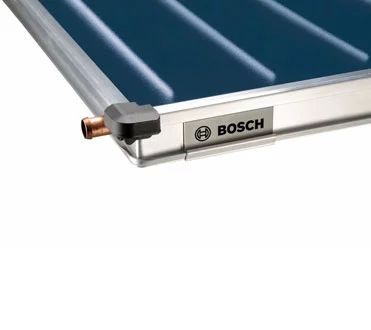

铝合金型材一体式折弯制成主边框，集热器更加坚固结实
- 边框通风透气口设计，避免集热器玻璃内表面结露现象，长久保持玻璃内表
面的洁净及光线透过率；同时，避免集热器承受较高空晒温度
- 整板超声波焊接吸热板芯，焊缝整齐美观，接触紧密，无热传导接触热阻，
导热效果很好，集热器性能高
- 吸热板真空镀膜PVD 高选择性吸热涂层，稳定性好，附着性强，吸热效率衰
减小，集热器寿命长；竖琴式水力设计，集热器流动阻力小，每排可串联
10片，方便集热器阵列布置
- 重量轻，安装搬运容易
- 通过TüV检测的柔性插拔式安装
接头，无需安装工具，即可快速完成集热器
连接，同时能有效减弱热涨冷缩对集热器阵列的影响
- 提供完整的斜屋面及平屋面配套铝合金安装支架，经过静压测试，可承受较
高雪压及风压，长久使用不生锈，不污染墙面
- 太阳能传热介质滞留温度高，确保介质长期稳定使用
- Solar Keymark 和 环境标志产品认证
特性和优点
性能优越且质量稳定可靠的高选择性PVD 吸收涂层，保证很好的集热器热性能
紧密牢靠的超声波焊接技术，传热效果好
采用太阳能布纹低铁
安全玻璃，光线高透过率，无光污染
填充惰性气体的玻璃和吸热板芯整体密封技术，玻璃内侧不会出现结露，极大降低集热器的热损失
容水量小，集热器启动速度快，加热反应快，介质温升高
铝板/
铜管整板吸热板芯，表面花纹按压，有效降低铝板表面的热应力凹凸
双曲流道水力结构设计，集热器内介质易排空，有效抵抗高滞留温度对介质的影响
耐候性好、重量轻、强度高的整体模压
玻璃纤维集热器边框设计，集热器密封好，强度高，变形极小
安装简单、布置灵活：
双曲流道水力结构设计，水流阻力小，进出水双侧布置时，串联片数可达10片，进出水单侧布置可串联5片
高强度玻璃纤维边框设计，降低整体重量，搬运轻松，方便安装
快插式
不锈钢水力连接设计，使用一件工具即可安装，安装省时省力
集热器2.55m2 的大尺寸设计，同样配置的
水箱，可获得更高的水温
配套四种安装型式所需配件，可提供平屋面上、嵌入式、斜屋面上、立面上安装时的配件
参数表
参数表：
集热器型号 FS 226-2V FS 226-2H
类型 垂直式 水平式
尺寸 [mm] 1175 x 2170 x 87 2170 x 1175 x 87
集热器总面积 AG [m2] 2,55 2,55
集热器采光面积 [m2] 2.242 2.242
集热器吸热面积 [m2] 2.25 2.25
吸热介质容量Vf [l] 1.61 1.69
集热器重量（空） [kg] 49 49
集热器连接接口 DN15 带管箍
选择性吸收涂层 ，吸收率 [@@]，发射率 [@@] 高选择性 (PVD)，95 ± 2，5 ± 2
集热器效率η0 [@@]， 基于采光面积 0.824 0.829
集热器热损失 k1 [W/m2k] 3.467 3.654
集热器热损失 k2 [W/m2k2] 0.015 0.017
入射角修正系数 IAM_dir (50@@)， 0.94 0.94
集热器年吸热能力 (Wp)，[ 30K，1000W/m2] 1584 1579
滞留温度 tstg. [°C] 210 210
*高运行压力 pmax [bar] 10 10
集热器公称流量 [l/h] 50 50
