一、设备型号及名称

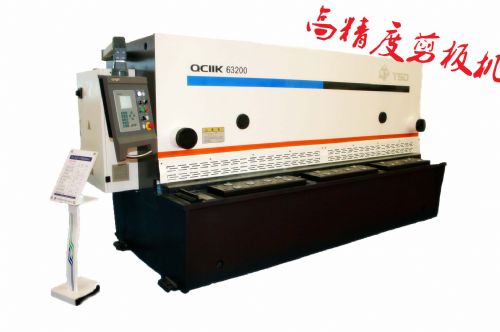

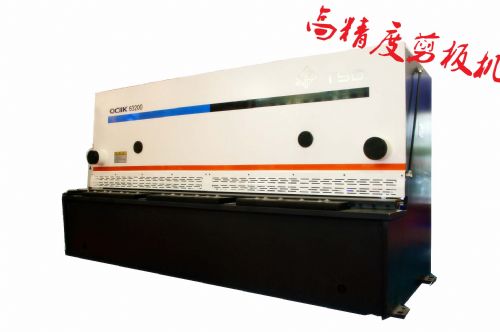

QC11K-6×2500 DAC360数控
剪板机二、设备工作环境
1. 工作电压：AC380V， 三相四线；
2. 频率：50Hz；
3. 环境温度：0℃～+40℃；
4. 工作厂房环境：干净少灰尘；
三、设备的技术先进性描述
1. 满足用户板料加工的要求，性能稳定可靠，使用维修方便，造型美观，售后服务优良；
2.结构保证有足够的静态、动态、热稳态刚度和精度；采用先进的电气和液压系统，具有良好的稳定性；
3. 设备具有同行业近年内的先进设计、制造水平，采用新工艺、新材料、新技术；
4. 具有高可靠性，能稳定连续地工作。
5. 具有良好的操作性、维修性和安全性能、不污染环境及危害人身健康；
四、设备用途
该设备满足金属板料剪板下料的尺寸精度要求，结构先进合理，机架采用全
钢板组合焊接结构，液压传动，闸式结构，能够满足
钢材板料高精度、高效率的剪切加工要求，工作平稳可靠。
机床设计符合环保要求和有关安全标准；
五、设备设计、制造检验执行的标准
1. JB5197-91 《剪板机 技术条件》
2. GB/T14404-93 《剪板机 精度》
六、主要技术参数
序号 项目 参数值 单位 备注
1 *大剪切厚度 6 mm σb≤450MPa
2 剪切长度 2500 mm
3
工作台高度 800 mm 地面以上
4 剪切角 0.5°～2 ° °
5 后挡料距离 600 mm
6 行程次数 >=12 次/分 空载
7 主
电机功率 11 KW
8 外形尺寸 3310×2360×2100 mm
