符合：EN 1726-1/A1:2003
基于指令：2006/42/EC
交流
■ 操作简便、灵活、转弯半径小；
■ 半座靠椅设计，可减轻操作者的疲劳；
■ 采用交流
电机速度控制；
■ 具有再生制动和电制动功能；
■ 具有蓄
电池过放电保护控制功能；
■ 具有全液压助力转向和电转向二种车型；
■ 电转向系统具有：
（a） 开机时转向轮自动灵位搜索功能；
（b） 转弯时行驶速度自动下降功能；
（c） 转向轮角度显示功能；
■ 1.5T载重也可提供，具体参数请联系各地经销商。
电转向多功能显示仪表
驾驶室舒适，支撑板可自由调节
专利产品 仿冒必究
注册专利号：000469739-0001
备注
CPD10AC/CPD10BC带侧移装置
CPD10BZ为全自由
提升门架
1KG=2.205LB 1INCH=25.40MM

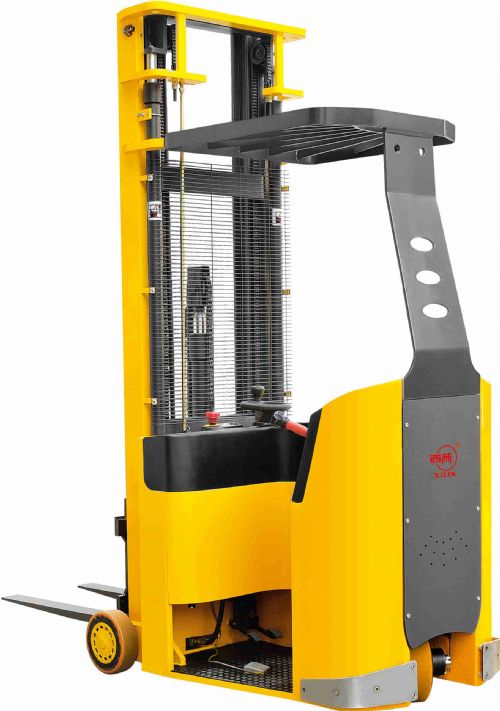

型号 CPD10A CPD10AC CPD10B CPD10BC CPD10BZ
驱动方式 电动 电动 电动 电动 电动
驾驶方式 站驾 站驾 站驾 站驾 站驾
额定载荷 Q（kg） 1000 1000 1000 1000 1000
载荷中心距 c(mm) 600 600 600 600 600
起升高度 h3(mm) 3000 3000 5000 5000 5000
前悬距 x(mm) 140 205 180 210 186
轮距 y(mm) 975 1037 1015 1015 1015
自重（含
蓄电池） kg 2050 2075 2150 2175 2170
轴负载，满载时前/后轴 kg 2580/500 2580/500 2700/500 2700/500 2700/500
轴负载，空载前/后轴 kg 800/1250 800/1250 950/1250 950/1250 950/1250
轮子
聚氨酯轮 聚氨酯轮 聚氨酯轮 聚氨酯轮 聚氨酯轮
轮子尺寸，前轮 Φ250x80 Φ250x80 Φ250x80 Φ250x80 Φ250x80
轮子尺寸，后轮 Φ280x100 Φ280x100 Φ280x100 Φ280x100 Φ280x100
侧移变动，左/右 mm 0 100/100 0 100/100 0
前轮轮距 b10(mm) 770 770 770 770 770
门架/货叉—前/后倾角 ° 0 0 0 0 0
门架缩回时高度 h1(mm) 2155 2155 2155 2155 2155
自由提升高度 h2(mm) 1600 1600 ～ ～ 1600
作业时门架*大高度 h4(mm) 3565 3565 5600 5600 5600
护顶架高度（驾驶室） h6(mm) 2090 2090 2090 2090 2090
座位高度/站立高度 h7(mm) 75 75 75 75 75
操作手柄在驱动轮位置的*小/*大高度 h14(mm) 1000 1000 1000 1000 1000
总体长度 l1(mm) 2210 2270 2250 2290 2290
车体宽度 b1(mm) 850 850 850 850 850
货叉尺寸 s/e/l(mm) 36/100/950 36/100/950 36/100/950 36/100/950 36/100/950
叉架DIN15173.等级/类型A,B II/A II/A II/A II/A II/A
叉架宽度 b3(mm) 560 560 560 560 560
门架下端离地间隙 m1(mm) 60 60 60 60 60
轴距中心离地间隙 m2(mm) 50 50 50 50 50
通道宽度，
托盘1000×1200（1200跨货叉放置） Ast(mm) 2600 2700 2680 2700 2700
通道宽度，托盘800×1200（1200沿货叉放置） Ast(mm) 2750 2850 2800 2850 2850
转弯半径 Wa(mm) 1140 1200 1180 1220 1220
内部转弯半径 b13(mm) 1140 1200 1180 1220 1220
*大牵引力，装载/卸载 N 2000/2050 2000/2050 2000/2050 2000/2050 2000/2050
爬坡能力，满载/空载 ％ 8/12 8/12 8/12 8/12 8/12
*大爬坡能力，装载/卸载 ％ 10/15 10/15 10/15 10/15 10/15
加速时间，装载/卸载 s 6.5/5.5 6.5/5.5 6.5/5.5 6.5/5.5 6.5/5.5
驱动控制方式 直流 直流 直流 直流 直流
工作压力 bar 120 120 120 120 120
流量 l/min 6 6 6 6 6
驾驶员耳边噪音等级符合DIN12053 dB(A) 68 68 68 68 68
