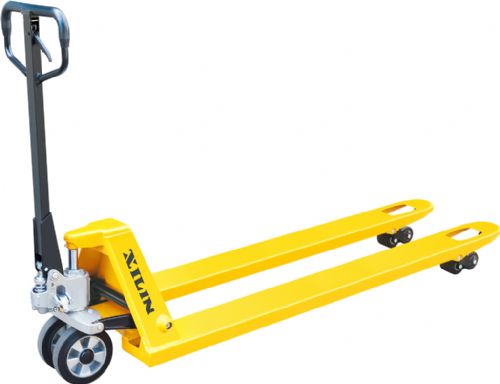

BF型手动
托盘搬运车时我公司主力车型之一，长期以来由于品质表现特别优秀，成为世界上使用*多的车型之一。特点如下：
1.
油泵壳座为机械、液压集成一体化设计，密封设计防漏可靠，免维护、免装拆、转弯半径小；
2. 货叉下降速度可控、有过载保护、寿命长；
3. 活塞杆导套的大口螺纹联接结构与卡式大轮轴联接的结构式是本公司之专利。
4. 三段式手柄：起升、下降、中位；
5. 在转动部位有12个油嘴，方便维护；
6. 大包塑手柄，带三个控制档位，符合人体工程学。
规格参数：
参数 BF（中放） BF（低放）
额定载荷 Q(kg) 2500/3000 2500/3000
货叉*低高度 h13 85 75
大轮尺寸 mm φ200 φ180
单轮尺寸 mm φ80x93 φ74x93
双轮尺寸 mm φ80x70 φ74x70
起升高度 h3 200 190
总体高度 h14 1224 1214
总体长度 l1 1483/1533/1603 1483/1533/1603
货叉长度 l 1100/1150/1220 1100/1150/1220
货叉外宽 b5 520/550/685 520/550/685
货叉宽度 b 160 160
货叉厚度 t 45 45
轴距中心离地间隙 m2 32 22
转弯半径 Wa 1216/1266/1336 1216/1266/1336
自重 kg 63-75 63-75
操作说明：
起升：将手柄捏手打到起升档，摇动手柄，货叉起升；
中位：将手柄捏手打到中位，此时摇动手柄，货叉不动；
下降：将捏手打到下降档，货叉下降。
地面要求:不滑、坚硬、平整并没有坑洞和障碍物
序号 故障 原因分析 消除方法
1 升程不足 液压油不够 加注适当经滤洁的工作油
2
回程不到位 1． 液压油加注太多
2． 转动部位变形卡住
3． 柱塞与导杆螺套卡住。 1． 抽走适当工作油
2． 更换零件
3 货叉上升后不下降 1． 卸荷装置异常
2． 零件变形损坏 1． 重新调整卸荷装置。见4.2
2． 更换变形损坏的零件
4
液压油渗漏 1．
油封失效
2． 个别零件表面有轻微破损或磨损
3． 联结处松动 1． 更换油封
2． 更换损坏的零件
3． 重新紧固松动处
5
货叉不上升 1． 工作油黏度过大，或未注入工作油
2． 油中有杂质
3． 卸荷装置异常 1． 更换工作油
2． 清除油路中的杂质，更新工作油
3． 重新调整卸荷装置,见4.2
6 摇动手柄时货叉上升后又马上下降，手柄有较大回弹现象，或货叉上升后有较明显自下降。
阀被杂物卡住 将阀打开，拿出并清洁零件后重新装回
