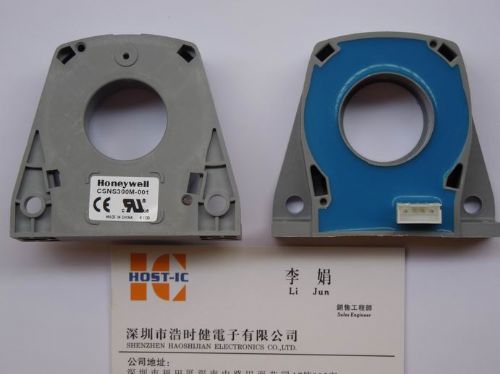

是一种以磁补偿原理为基础的电流
传感器。它在一次（大电流）电路与二次电路之间有电流隔离的情况下，可提供DC、AC或脉冲电流及其组合的电子测量。
1. 电气数据
标称电流（In）：300A.t均方值
测量范围（DC或AC峰值）：0至±600A,t
测量电阻（在＋70℃时）[1] ：Rm *小 Rm *大
供有±15V电压的情况下，
在±200A.t（*大）时：5 Ω 95Ω
在±300A.t（*大）时：5Ω 50Ω
200A时标称模拟输出电流 ：100mA
300A时标称模拟输出电流 ：150mA
匝（数）比 ：1/2000
+25℃时的精度 ：*大为In的±0.5％
供电电压 ：±15dc(±5％)
电流的隔离 ：6kVrms(均方值)/50Hz/1分钟
2. 精度－动态特性
25℃时的零偏置电流 ：好于±0.2mA
0℃至70℃的偏置电流热漂移 ：好于±0.4mA
线性度 ：好于±0.1％
响应时间 ：好于500ns
带宽 ：DC至150kHz
dI/dt ：好于100A/µs
3. 一般数据
工作温度 ：-40℃至+85℃
贮存温度 ：-40℃至+90℃
电流消耗 ：10mA加上输出电流
二次（电路）内电阻 （在+70℃时）：34Ω
传感器外壳 ：绝缘塑料盒
连接：Molex连接器
附注：
1. 有待确认的温度值
2. 所有的技术规格都是指在+25℃和±15V时供电电压下的数据，除非另有说明。
产品用途： 变速
发动机 汽车诊断（battery drain检测器）接地故障检测 控制系统诊断
