■产品用途
雷可道
防雷插座主要适用于低压交流
电源（220V）系统电子电器设备的防雷（过压）保护，如计算机、通讯设备、
传真机、高档音响、影视设备、精密仪器、仪表等。
■ 产品特点
● 产品适用于设备端末级电源过压保护。
● 残压低，通流容量大。
● 共模、差模全方位保护。
● 节能、环保，可适用于16种不同的插头。
● 非机架式防雷插座内置10A过载保护器，具备短路保护功能，不会因为超负荷而发生火灾。
■ 技术参数
名称 型号 规格 标称通 流容量In(kA, 8/20μs) *大通 流容量Imax(kA,8/20μs) 保护水平(kV) 额定
电流(A) 响应
时间(ns) 额定工作电压(VAC) *大持续工作电压(VAC) 漏电流0.75U 1mA (μA) 工作 温度 (℃)
防雷插座 LWS-E275/10 6口、10A 5 10 1.2 10 ≤25 220 275 ≤20 -40
～
+85
LWS-E275/10 4口、10A 5 10 1.2 10
LWS-E275/10 2口、10A 5 10 1.2 10
LWS-E275/10 机架式6口、16A、1.5U 5 10 1.2 16
LWS-E275/10 机架式6口、10A、1.5U 5 10 1.2 10
LWS-E275/10 机架式6口、10A、1U塑壳 5 10 1.2 10
■安装说明

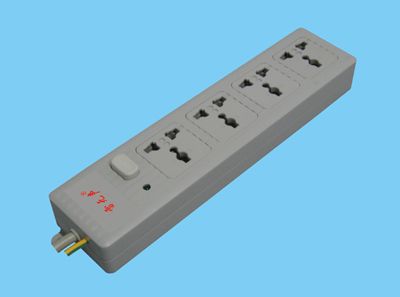

● 防雷插座（6口或4口）：接通电源并打开
电源开关后，工作指示灯亮，则表示电源正常接通和防雷组件正常工作；反之，插座不可使用，应及时维修或更换。

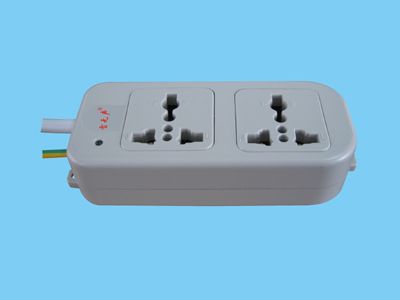

●防雷插座（2口）：接通电源后，工作指示灯亮，则表示电源正常接通和防雷组件正常工作；反之，插座不可使用，应及时维修或更换。
● 防雷插座（机架式6口、16A、1.5U；机架式6口、10A、1.5U）：接通电源并打开电源开关后，电源指示灯亮（开关带电源指示），则表示电源正常接通；工作指示灯亮，则表示防雷组件正常工作；反之，插座不可使用，应及时维修或更换。
● 防雷插座（机架式6口、10A、1U塑壳）：接通电源并打开电源开关后，电源指示灯亮（开关带电源指示），则表示电源正常接通和防雷组件正常工作；反之，插座不可使用，应及时维修或更换。
● 负载电流不能超过防雷插座的额定电流。
● 带过载保护的防雷插座：当负载功率超过插座的额定功率或短路时，防雷插座会自动断开电源，以确保用电安全。如需要重新使用，按复位键即可。
● 防雷插座的接地端与插头上地线E端已连通。
● 与防雷插座相连的插座地线端符合接地要求时，将防雷插座的插头直接插入即可；否则，必须将防雷插座的接地端与地网连接，才能使用。为了达到更好的防雷效果，建议防雷插座的接地端子与地网可靠连接。
