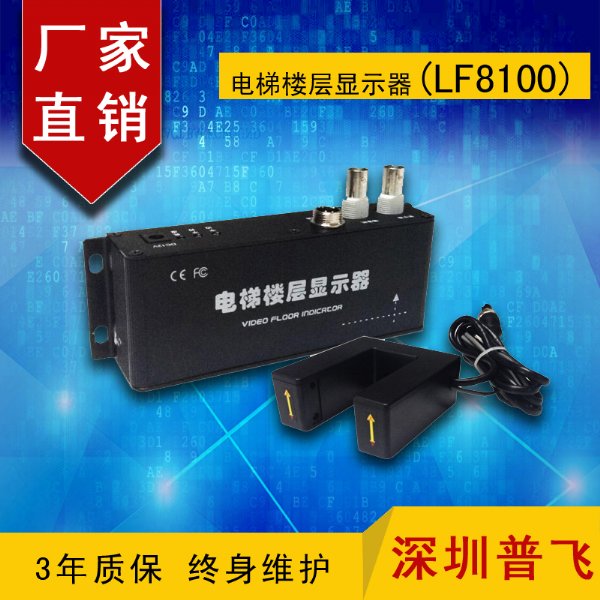

电梯楼层显示器（LF8100）
电梯楼层显示器，又称之为电梯楼层字符叠加器，简称楼显或是层显，适用于电梯的
视频监控中，能在监视控画面上指示电梯所在楼层、运行方向、电梯名称等。
工作原理：
电梯楼层信号是通过探测器的两组信号收集器传送到楼显主机中，将其和
摄像机输出的视频信号叠加为新的图文视频信号，送入
监视器中。
连接图：
产品功能：
1.楼层范围：地下99层到地面200层。
2.电梯停层、运行数据与监控画面同时显示。
3.安装方便、不影响电梯正常运行。
4.电梯名称长度、楼层名称可自由设置。
5.电梯上下行箭头指示，双重复位。
6.新增：中文简单操作，可设置电梯名称。
7.字体可放大缩小，可选字体颜色。
8.新增：AB型程序可选。
9.新增：抗电梯字符干扰 。
10.新增：视频信号放大300米。
规格参数：
显示楼层 地下99 到 地面200层 水平位置 水平可调，放于画面中任意位置
视频输入 1Vp-p(75Ω) 垂直位置 垂直可调，放于画面中任意位置
视频输出 1Vp-p(75Ω) 字体大小 两种大小
放大电路 三级放大，可增强视频信号500米 程序类型 A型、B型
频 响 10Hz ~6MHz ±3dB 箭头时间 1-6秒
彩色信号 300米6MHz（-5
同轴电缆） 名称长度 中文、数字、字母、字符组合的长度
钳 位 平均值 电梯名称 中文5种，10数字，26字母，15符号
补偿增益 0~105dB 楼层范围 -99 至 200
低频补偿 1kHz~0.5MHz，0~30dB 楼层名称 10数字，26字母，15符号
中频补偿 0.5MHz~2MHz，0~30dB 附件
高频补偿 2MHz~6MHz，0~30dB 楼层探测 光电探测器
抗 干 扰 数据校正沉余技术 光电收发 红外光电发射管、接收管
字符频率 宽频6MHZ，与任何视频信号叠加 传输线长 0.8米
电源电压 DC12V 500mA 组件支架 L型 225+80 mm
功 耗 <3W 复位组件 电磁感应
环境温度 -10℃ - 50℃ 复位距离 <30mm
相对湿度 < 90％ 传输线长 0.8米
主机尺寸 155 X 74 X 32 mm 组件支架 L型 225+80 mm
