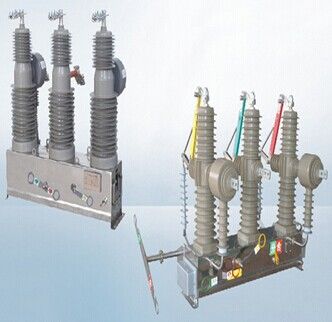

ZW32-24 kV户外交流高压真空
断路器(以下简称断路器)是额定电压为24kV，50Hz三相交流的户外配电设备。主要用于配电网开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于
变电站及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所。
型号及其含义
主要技术参数
序号 名称 单位 数据
1 额定电压 kV 25
2 额定频率 Hz 50
3 额定电流 A 630/1250/1600
4 额定短路开断电流 kA 20/25/31.5
5 额定峰值耐受电流(峰值) kA 50/63/80
6 额定短时耐受电流/持续时间 kA/S 25/4
7 额定短路关合电流(峰值) kA 50/63/80
8 额定操作顺序 O-0.3s-CO-180s-CO
9 机械寿命 次 10000
10 额定电流开断次数 次 10000
11 额定短路开断电流开断次数 次 20
12 1min工频耐压 (湿)相间、对地/断开 kA 50/65
(干)相间、对地/断开 kA 65/79
13 雷电冲击耐受电压(峰值)相间、对地/断口 kA 125/145
14 二次回路1min工频耐压 V 2000
15 重量 kg 115
控制装置安装示意图
