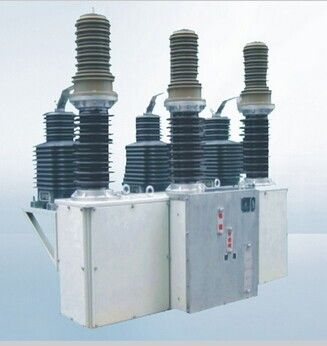

ZW37-40.5型户外交流真空
断路器为额定电压40.5kV，三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。
适用于
变电站、工矿企业及城、农网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网
该产品符合下述标准：
GBT1984高压交流断路器；
GB/T11022高压开关设备和控制设备标准的共用技术要求；
DI402交流
高压断路器订货技术条件。
型号及含义
使用环境条件
1、海拔不超过1000m。
2、环境温度：-35℃~+40℃。
3、相对湿度：月平均不超过90％；日平均相对湿度不大于95％；
4、地震烈度不超过8度。
5、环境污秽耐受值：Ⅳ级。
6、覆冰厚度：20mm。
7、气压不超过700Pa（相当于风速34m/s）。
8、安装场所应为无易燃、爆炸、化学腐蚀物质及经常性剧烈振动的场所。
主要技术参数
序号 名称 单位 参数
1 额定电压 kV 40.5
2 额定电流 A 630，1250，1600，2000
3 额定短路开断电流 kA 20 25 31.5
4 额定短路关合电流（峰值） kA 50 63 80
5 额定短时耐受电流 kA 20 25 31.5
6 额定峰值耐受电流 kA 50 63 80
7 额定短路持续时间
S 4
8 额定绝缘水平 1min工频耐受电压 kV 95
雷电冲击耐受电压（峰值） 185
9 额定操作顺序 分—0.3s—合分—180s—合分
10 额定短路开断电流开断次数 次 20
11 机械寿命次数 次 10000
12 额定操作电压 V 220（DC、AC）
注：当产品使用地点海拔超过1000m时，绝缘水平按相应的修正系数进行。
产品特点
1、小型化真空灭弧室：
*大的可靠性、工作寿命长、封装在固封极柱（固封
绝缘子）内。
2、固封极柱：
符合环保要求，已被广泛验证的户外性能、耐臭氧和紫外线、紧固、轻，不易脆裂、易于运输。
3、设计结构合理：
固封极柱支柱瓷瓶，上部为固封极柱，下部为支柱瓷瓶，内有绝缘拉杆与长拉杆，三相支柱瓷瓶共同装在一个机构箱上，灭弧室动端通过拉杆与机构的输出轴连接真空灭弧室动端绝缘拉杆与机构输出轴连接直向运动。安全可靠，边缘调试维护。
4、具有自动化配电接口
可灵活的配备运动辅助接点，满足配电自动化的要求。
5、高参数、高性能：
额定电流可达到2000A，额定短路开断电流为31.5kA。
外形及安装尺寸图
基本配置
1.电动
弹簧机构DC220V。
可选配置
1.内、外置电流
互感器，计量、保护级各2-6只，50-2000/5；
2.外置电压互感器1-2只；
3.可与重合控制器及各种FTU、RTU配套使用。
备注
1.样本图片仅供参考，以实物为准；
2.如有其他技术要求请致电本公司垂询。
订货须知
订货时应注明下列各项：
1、产品型号、名称及订货数量。
2、额定电压、额定电流及额定短路开断电流。
3、额定操作电压。
4、备品备件名称、数量。
5、有无特殊要求。
