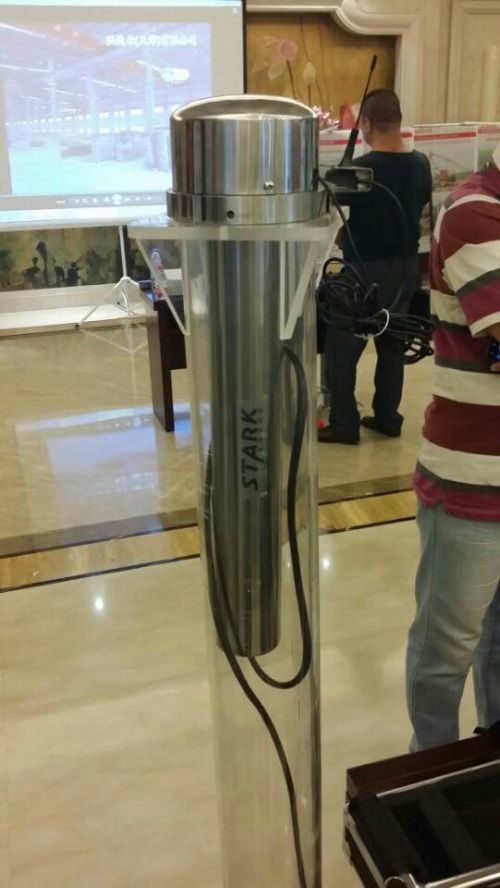

PWLG-1 A型 高精度、遥测地下
水位计 一.概 况
进口微电子核心-陶瓷
电容压力
传感器，以高精度、小尺寸、超低功耗、低成本、高可靠性、长寿命而著称。
采用微电子
陶瓷电容的
压力传感器，经过微处理器的差值运算、和非线性修正、及温度补偿后消除了大气压变化工的影响，从而实现水位压力的高精度测量，温度测量和储存。
全
不锈钢一体式结构设计，IP68等级100％的防水设计可长期在水下使用。水压传感器、
气压传感器、
电池和电路等均密封于不锈钢壳体内。直径22mm国际标准尺寸，可安装应用于深井和其他应用现场。设备符合中华人民共和国水利行业标准（SL 427-2008）《水文监测数据通信规约》，本产品可用于水库、地下水、河流、灌区、蓄水池等监测和地质灾害监测。
二.特 点
1. 集成水位、水质、温度测量、气压补偿于一体，自动采集、自动传输数据；
2. 外部具有IP68防护等级，适用于地下水位监测、地质灾害监测；
3. 数据中心远程遥测，通过GPRS通信连接，历史备份、实时采集、上传数据；(可选配水资源监测数据传输规约、水文监测数据通信规约等)
4. 基于进口微电子核心-陶瓷电容压力传感器，长期使用无零点漂移；
5. 陶瓷传感器功耗极低，正常工作时总电流消耗为25uA；
6. 内部电池、外部
电源、绿色能源（太阳能等）智能切换，保障无故障运行30000+h；
7. 采用16位混合信号微处理器技术，统一的数据接口符合国家和行业标准，对水位传感器进行全数字化的线性和温度误差补偿、校准；
8. 64Mbi大容量flash储存器，长期自动记录数据(全息屏幕可对及时查看、操作当前数据库)；
9. 过载能力：大于10倍满量程；
10.灵活安装、多方位的地区适应性解决方案。
RTU和高性能锂离子电池等置于不锈钢壳体内，固定于井口，在无充电和外部电源情况下可在标准模式下正常工作五年、绿色模式下正常工作十年。
三.性能参数
压力传感器 陶瓷电容压力传感器
保定量程 10,20,40,70, m.H20
过载 10*FS
精度 0.05 ％FS
分辨率 0.005 ％FS
响应时间 <5 s
工作温度范围 -20~85 ℃
补偿温度范围 0~50 ℃
温度传感器 数字式温度传感器
测温范围 -40~125 ℃
温度精度 ±0.2 ℃
温度分辨率 ±0.01 ℃
时钟精度 ±1 分钟/年
供电 3.6V AA
锂电池或外部8~40V供电 V
电池寿命 10 年(1个测量记录/小时)
输出信号 RS485数字接口/MODBUS
储存器类型 Flash
储存器容量 50000
采集频率 1秒~989小时设定
采集模式 定时采集或命令式采集
大气压力补偿 内部气压传感器

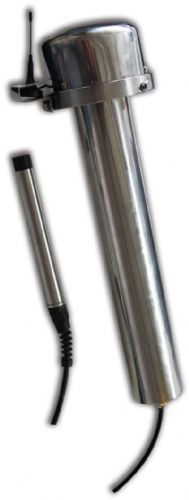

PWLG-1 B型 遥测地下水位计
一.概 况
3D－MEMS（三维微电子机械系统）硅电容压力传感器以其特有的高精度、小尺寸和超低功耗而著称。这类传感器的功率消耗极低，这使它在使用电池工作的设备中具有不可比拟的优越性。
采用3D－MEMS硅电容压力传感器，经过微处理器的差值运算、和非线性修正、及温度补偿后消除了大气压变化工的影响，从而实现水位压力的高精度测量，温度测量和储存。
全不锈钢一体式结构设计，IP68等级100％的防水设计可长期在水下使用。水压传感器、气压传感器、电池和电路等均密封于不锈钢壳体内。直径22mm国际标准尺寸，可安装应用于深井和其他应用现场。本产品可用于水库、地下水、河流、灌区、蓄水池等监测和地质灾害监测。
二.特 点
1. 集成水位、温度测量、气压补偿于一体，适用于地下水位监测、地质灾害监测；
2. 基于3D-MEMS技术硅电容绝对压力式传感器，长期使用无零点漂移；
3. 传感器功耗极低，正常工作时总电流消耗为25uA；
4. 内、外部电源智能切换；
5. 采用16位混合信号微处理器技术，对水位传感器进行全数字化的线性和温度误差补偿，高精度、高分辨率；
6. 64Mbi大容量flash储存器，长期自动记录数据；
7. 过载能力：大于10倍满量程；
RTU和高性能锂离子电池等置于不锈钢壳体内，固定于井口，在无充电和外部电源情况下可正常工作三--五年。
三.性能参数
压力传感器 硅电容压力传感器
保定量程 10,20,40,70, m.H20
过载 10*FS
精度 0.05 ％FS
分辨率 0.005 ％FS
响应时间 <5 s
工作温度范围 -20~85 ℃
补偿温度范围 0~50 ℃
温度传感器 数字式温度传感器
测温范围 -40~125 ℃
温度精度 ±0.2 ℃
温度分辨率 ±0.01 ℃
时钟精度 ±1 分钟/年
供电 3.6V AA锂电池或外部8~40V供电 V
电池寿命 10 年(1个测量记录/小时)
输出信号 RS485数字接口/MODBUS
储存器类型 Flash
储存器容量 50000 条
采集频率 1秒~99小时设定
采集模式 定时采集或命令式采集
大气压力补偿 内部气压传感器
