1.使用范围
1.1、工业自动化：冶金、工化、石油勘探、轻工煤炭、仪表等；
1.2、汽车行业：四轮定位、路面控制、工程车辆调平等；
1.3、机械行业：
车床及切屑工作平台的水平情况；
2.产品特点:
2.1、4*90度多象限测量。
2.2、当倾角仪倒置，液晶显示的角度读数会自动翻转朝上便于阅读。
2.3、精密的铝合金测量结构。
2.4、0度和90度的声音提示。
2.5.背光显示特性，方便在使用过程中准确读数。
2.6、IP防护等级：IP65
2.7、EMC：2级
3．技术参数:
参数名称
参 数
测量范围
°：4*90°, mm/m：1000mm/m，％：100％；in/ft：12in/ft
分辨率
0.05°
精度
±0.15°
工作
电源 DC3V(AAA×2)
操作时间
在背光关闭情况下可连续工作约100小时
工作温度
-10°Cto 50°C
工作湿度
≤85％
运输和存贮温度
-20°Cto 70°C
防护等级
IP65

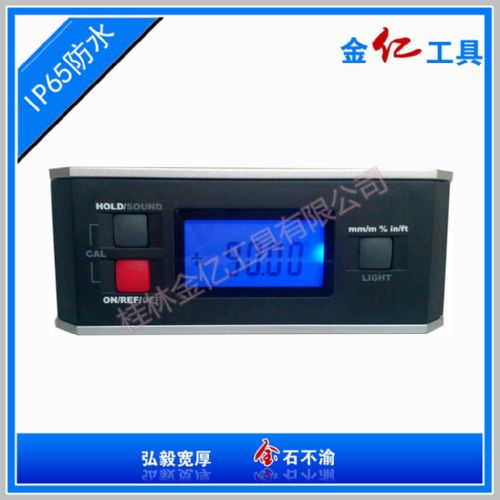

4．按键说明:
按键
HOLD/SOUND
ON/REF/OFF
mm/m ％ in/ft LIGHT
短按
HOLD单按进入，再按退出
HOLD模式下，液晶显示“H”
ON/REF/ OFF在关机状态为开机，在开机状态为ABS和REF切换，进入“REF”状态同时置零，在“ABS”状态下显示水平值
REF状态液晶显示“REF”字符
°mm/m ％ in/ft
短按在°mm/m ％ in/ft间反复切换。（比例值可为ABS或REF，取决于进入前状态，并保持显示该状态符号）
长按
SOUND（单按进入，再按退出），SOUND模式下液晶显示
OFF
长按进入/退出背光模式
组合按键
“CAL”校准（开机状态下同时按下左上键及左下键进入水平零位正反校准，并闪烁“-1-”和（或）“-2-”，再按左下键确认）
注：背光功能开启时，按下任意键时可同时点亮背光灯约30S。
一、蜂鸣状态找0及90度功能：通过对不同的音调和音长得响声知道接近零度。当角度从左接近零度时，蜂鸣从1.4到0.7时是慢慢响，然后从0.7-0.3时较快的响，从0.3-0.0开始较高的持续响声，反之亦然
二、SOUND状态下液晶显示蜂鸣符号
三、液晶“+、-”号显示：
顺时针转动显示“—”号，逆时针转动显示“+”号，零位时没有符号。
5．功能说明
5.1.背光特性：背光功能开启时，按下任意键时可同时点亮背光灯约30S。
5.2.自动关机：约5分钟产品无按键操作自动关闭电源。
使用准备：把产品背面的
电池仓盖板打开，将两节7号碱性电池放入电池仓内，并将电池仓盖板盖好。
5.3绝对测量：按下【
电源开关】键直接进入绝对角度的测量状态,
液晶屏将显示被测面与水平面之间的角度。
5.4.相对测量：把产品放在*一个被测量面上，按“ON/REF/OFF”键，液晶屏显示为0.00°，液晶屏右上方同时出现相对角度测量提示符“REF”，再将产品移向第二个被测量面，此时液晶屏显示值为上述两个被测量面的相对夹角。再次按下[ON/REF/OFF]键时，则转换为绝对角度的测量。
5.5.斜度测量：短按“右下键”可在°、mm/m、％、in/ft之间切换，同时显示对应的提示符。
mm/m：角度在0~45°范围内时，H=L•tgα；角度在45°~90°范围内时，H=L•（1/tgα）。其中L=1000（mm）。
H=1000·│tg15│=268（mm）
％：角度在0~45°范围内时，H=L•tgα；角度在45°~90°范围内时，H=L•（1/tgα）。其中L=100（mm）。
in/ft：角度在0~45°范围内时，H=（1000*L•tgα）/125取整数*125/1000）；角度在45°~90°范围内时，H=（1000*L•（1/tgα）/125取整数*125/1000）。其中L=12（in）。
5.6.声音提示：长按“左上键”响两声提示后进入声音提示状态，该状态下在0.00、90.00的角度值处声音连续报警。再次长按“左上键”响一声提示后退出声音提示状态。
5.7 校准功能：
产品具有校准功能，当绝对测量角度值有误差时使用，校准方法如下：
（1）在开机状态下，将产品放置于一个较平整的平面上，同时按下左上键及左下键，此时显示“-1-”；
（2）按下左下键，此时显示屏闪烁显示“-1-”一段时间，闪烁完毕后，显示屏会显示“-2-”；
（3）将尺身调转180°后，再次按下左下键，此时显示屏闪烁显示“-2-”一段时间，闪烁完毕后，回到正常测量状态，即完成校准。
5.8 磁力
将产品吸附在铁质或钢制垂直面上（粗糙度0.42μm），没有外力作用下，产品不会自动下滑。
6. 产品认证
产品符合CE（EMC）、ROHS、PAHS认证测试要求。
7. 产品的维护和保养
7.1 本产品属精密防护仪器，必须注意：1、禁止使用有机溶剂擦拭，注意防腐；2、本产品不抗摔，摔落后容易破坏产品的精密防护结构。
7.2 本产品工作面避免碰撞、磨损，测量后如有污物，请及时用软布擦拭干净，以免影响产品的测量精度。
7.3 如长期不使用，请取出干电池，以防止电池漏液，损坏仪器。
7.4 本产品应存放在-20℃~+70℃，相对湿度不大于90％的室内。
