一、反力框架的用途：
此反力框架是用来检定5000KN以下
千斤顶或三等测力计时用来承力检测的装置。
二、反力框架的技术参数：
1、上下压板尺寸：1055×950×130mm；
2、立柱间尺寸：755×555mm；
3、工作空间：1350mm；
4、总高：1830mm；
5、重量：32000Kg。
三、反力框架结构简介：

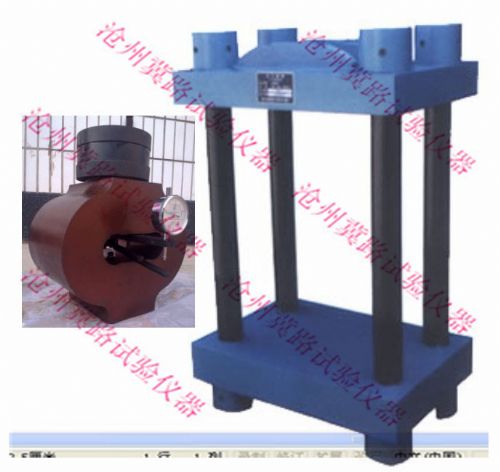

装置有上压板、下压板、立柱、
螺母、锁紧片等部分组成。
四、反力框架安装：
装置必须安放在稳固的基础上，附近没有强烈震源，用水
平尺校正装置水平度。
五、使用操作举例：
需检定一个5000KN的千斤顶
1、需配备的仪具；
加荷油源一套（用户自备）；
垫板一块：能承受5000KN以上，硬度在RH50~55之间（用户自备）；
2、操作顺序：
使用前应先检查反力架连接螺母是否有松动现象，将被测千斤顶放入反力架测试中心区，连接好与
油泵之间的油管，将力值
传感器放入千斤顶与反力架上压板试验区中间，连接好与力值显示器之间的数据连接线，接通
电源后预热5分钟，启动油泵，按《JJG 621-2005 油压千斤顶鉴定规程》依次加载并读取力值显示器数据。
