特点
•优良的耐化学介质、高温湿态腐蚀性气体性能。
极低的水蒸汽渗透率、硬化收缩率小、线膨胀系数低。
•充分抵挡高温及温度骤变,较低的磨耗性能。
•常温硬化、成型施工简单,修补容易。
适用范围:
石油贮槽、化学品油船、铁路桥梁等的表面涂覆。
•海洋工程建筑物、
钢结构的防腐。
•
管道烟气脱硫(FGD)
装置的耐蚀衬里,其*高使用温度可达180℃
建筑物地面、
排水沟、污水池的耐蚀覆盖层
使用方法:
钢结构表面除油去污,除锈等级不低于Sa2.0或St3 标准;混凝土表面清理干净,表面含水率<6%,
底漆涂刷1至2道,待干后施工。•用手工

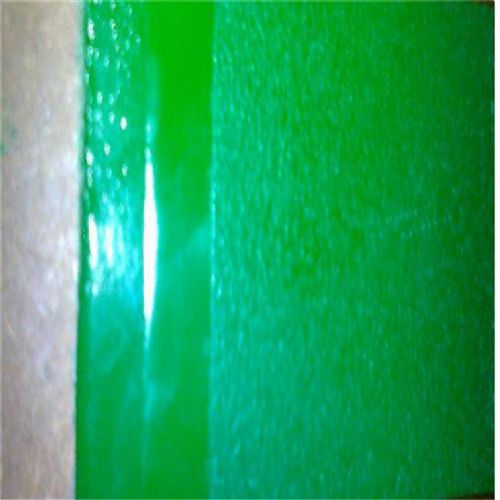

刮刀刮镘成-2mm(每道)的胶泥层,数小时硬化后再按设计要求施工至规定厚度。•在弯角或形状突变处适当增加厚度,或用FPR增强,*后用面漆罩面1至2道
表-2 乙烯基酯树脂
玻璃鳞片涂料/胶泥物理机械性能:
类 型 薄 膜 中 膜 厚 膜
比重,25℃ 1.2 1.3 1.5
粘度,25℃,Pa•S 0.9-1.7 0.9-3.3 糊状稠厚流体
不挥发份,% 100 100 100
拉伸强度,kg/cm2 200-300 200-300 200-300
抗弯强度,kg/cm2 400-600 400-600 600-700
伸长率,% 1.0-1.5 0.5-1.0 0.5以下
粘结强度,kg/cm 130-160 130-160 130-160
水蒸汽透过性 36 26 1
