品牌：上海湖泉 型号：PZ973H 连接形式：
法兰主体材料：碳钢 公称通径：8-2800（mm） 适用介质：水
材质：碳钢 密封形式：硬密封型 标准：国标
外形：中型 流动方向：双向 驱动方式：电动
零部件及配件：
执行器 用途：截止 压力环境：常压
工作温度：常温 类型(通道位置)：二通式
体材料：
不锈钢 适用温度： 425 ℃
压力范围： 1.6 Mpa 适用介质： -
公称通径： 100 mm 连接形式： 对夹
产品型号： PZ973H

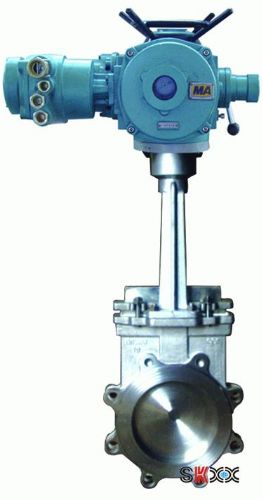

PZ973H电动对夹式刀型
闸阀：电动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为
硬质合金与
聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ973H-10C~16C）、不锈钢（PZ973F-10P~16P PZ973Y-10P~16P），具有排渣功能的的闸阀。
超短结构长度，节省材料，可使管路系统整体重量大大减轻。占用有效空间小，能有效支持
管道的强度，可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。配有多回转式电动装置，使阀板作上下直线运动，实现远程
控制阀门的打开或关闭。通径范围：DN50~DN800，使用温度：≤ 100℃，应用于污水、造纸、化工、煤炭、制糖等领域，特别适合于造纸行业在管道上作调节与节流使用。
【产品性能参数】
PZ973H电动对夹式
刀型闸阀主要性能参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
PZ973H-10C 10~16 1.0~1.6 ≤ 100 纸浆、污水、煤浆、灰渣水泥混合物
PZ973H-16C
PZ973F-10P
PZ973F-16P
PZ973Y-10P
PZ973Y-16P
【产品零部件材料】
PZ973H电动对夹式刀型闸阀零部件材料
型号 材料
阀体 阀杆 密封面
填料 PZ973H-10C WCB 2Cr13 硬质合金、聚四氟乙烯 V型聚四氟乙烯、柔性石墨环
PZ973H-16C
PZ973F-10P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
PZ973F-16P
PZ973Y-10P CF8 (304) 0Cr18Ni9 (304)
PZ973Y-16P
【产品外形及结构尺寸 (PN10)】
PZ973H电动对夹式刀型闸阀外形及结构尺寸 (mm)
DN L D D1 D2 H z×M D0
50 43 160 125 100 285 4×M16 180
65 46 180 145 120 298 4×M16 180
80 46 195 160 135 315 4×M16 220
100 52 215 180 155 365 8×M16 220
125 56 245 210 185 400 8×M16 230
150 56 280 240 210 475 8×M20 280
200 60 335 295 365 540 8×M20 360
250 68 390 350 320 630 12×M20 360
300 78 440 400 368 780 12×M20 400
350 78 500 460 428 885 16×M20 400
400 102 565 515 482 990 16×M22 400
450 114 615 565 532 1100 20×M22 530
500 127 670 620 585 1200 20×M22 530
600 154 780 725 685 1450 20×M27 600
800 190 1010 950 898 2000 24×M30 680
【产品外形及结构尺寸 (PN16)】
PZ973H电动对夹式刀型闸阀外形及结构尺寸 (mm)
DN L D D1 D2 H z×M D0
50 43 160 125 99 285 4×M16 180
65 46 185 145 120 295 4×M16 180
80 46 200 160 135 315 8×M16 220
100 52 220 180 155 365 8×M16 220
125 56 250 210 185 400 8×M16 230
150 56 285 240 210 475 8×M20 280
200 60 340 295 265 540 12×M20 360
250 68 405 355 310 630 12×M22 360
300 78 460 410 375 780 12×M22 400
350 78 520 470 435 885 16×M22 400
400 102 580 525 485 990 16×M27 400
450 114 640 585 545 1100 20×M27 530
500 127 715 650 609 1200 20×M30 530
600 154 840 770 720 1450 20×M36 600
800 190 1025 950 898 2000 24×M36 680
